三、封闭式负荷开关(铁壳开关)的安装
分类：电气设备安装工实际操作1613字
1. 封闭式负荷开关的结构和用途
(1)封闭式负荷开关的结构。
封闭式负荷开关又称铁壳开关，主要由刀开关、熔断器、操作机构和钢板(或铸铁) 外壳等组成，并带有灭弧罩，见图3-7。开关的操作机构装有机械连锁装置，使盖子打开时开关不能合闸，或者说开关合闸时盖子不能打开，以保证操作安全。同时，还装有速动弹簧，使刀开关能快速分合电路，其分合速度与手柄的操作速度无关，有利于迅速熄灭电弧。
(2)封闭式负荷开关的用途。

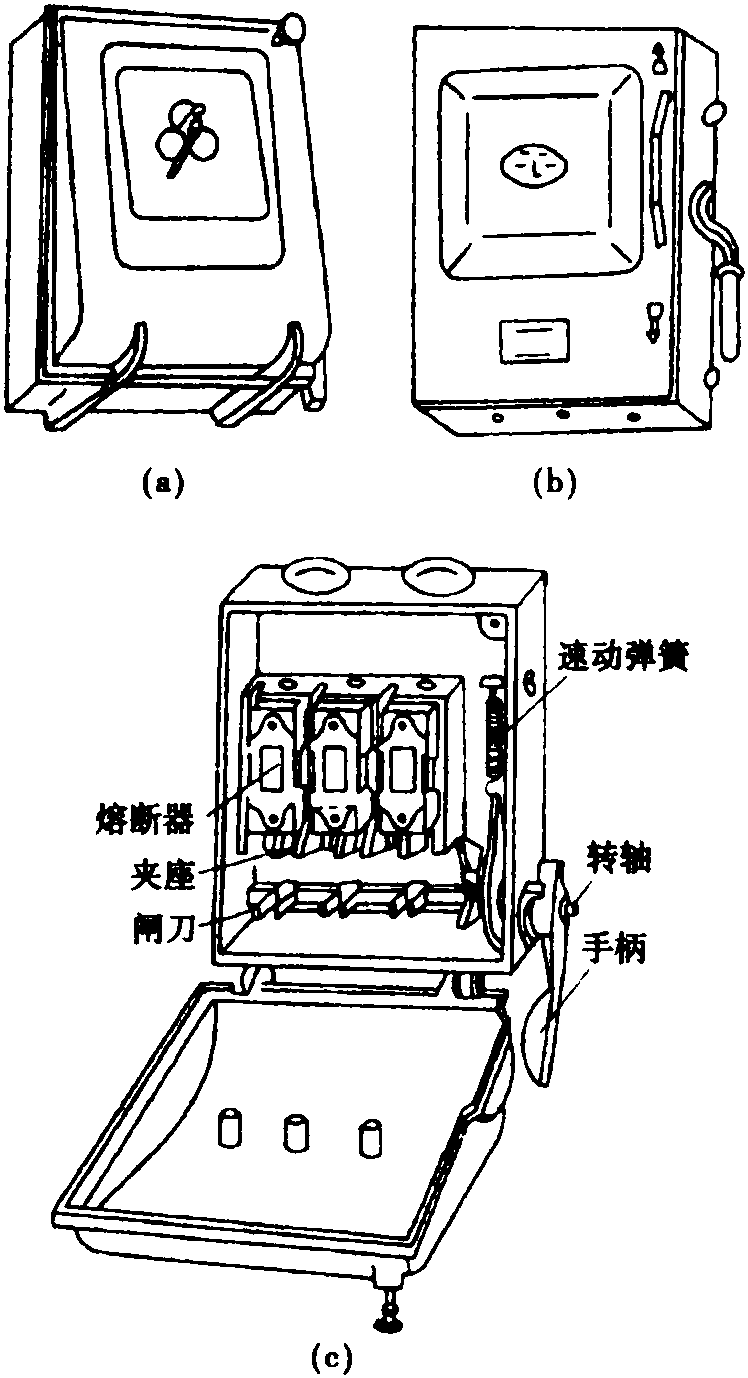

图3-7 HH型封闭式负荷开关外形和结构图
(a)60A及以下外形图 (b)60A以上外形图 (c)结构图
封闭式负荷开关适用于各种配电设备，在交流50Hz，额定电压500V以内，额定电流200A以 ...... （共1613字） [阅读本文]>>
