四、组合开关的安装
分类：电气设备安装工实际操作1180字
1. 组合开关的结构和用途
(1) 组合开关的结构。
组合开关也叫转换开关，属于刀开关型，其结构特点是用动触片代替闸刀，以左右旋转操作代替刀开关的上、下分合操作，组合开关分为单极、双极和多极。
组合开关的外形与结构见图3-8，由分别装于各层的绝缘件内的若干个动、静触片组成。动触片装在附有手柄的方轴上，手柄沿任一方向转动90°时，动、静触片便轮流接通或分断。为使开关切断电路时能迅速灭弧，在开关转轴上装有扭簧触能机构，使开关能迅速接通与分断，其通断速度与手柄旋转速度无关。

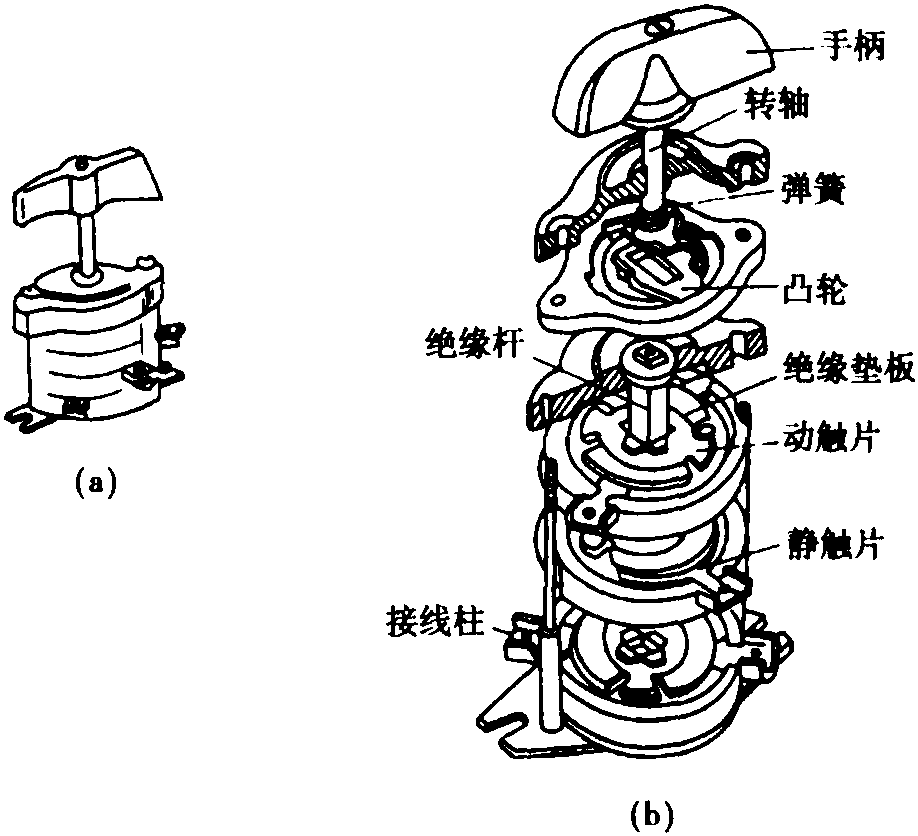

图3-8 组合开关的外形和结构
(a)外形图 (b)结构图
(2) 组合开关的用途。
组合开关适用于工频交流 ...... （共1180字） [阅读本文]>>
