一、低压断路器的结构和用途

1.低压断路器的结构

低压断路器俗称自动空气开关，按结构形式可分为万能框架式、塑壳式两种，见图3-9。

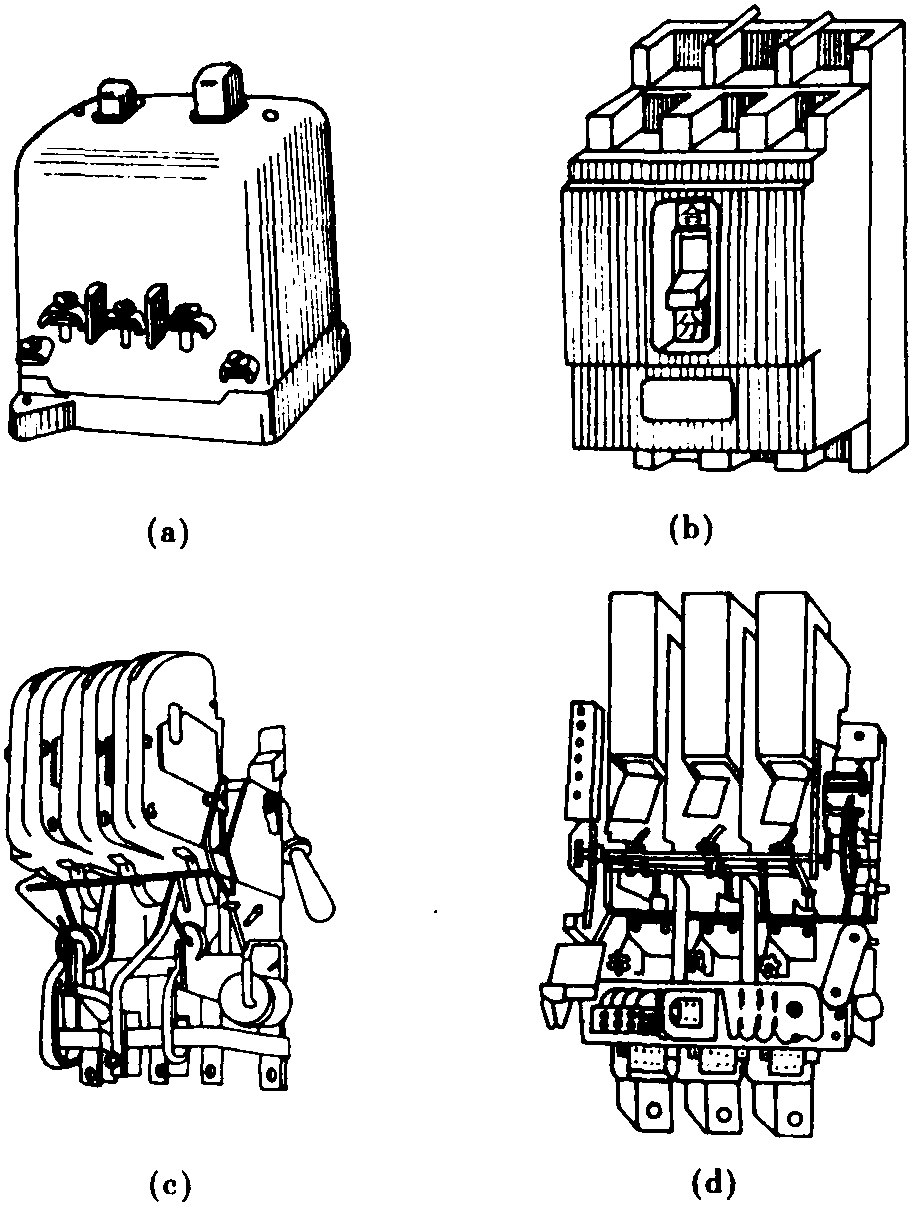

图3-9 低压断路器外形

(a)DZ5系列塑壳式 (b)DZ10系列塑壳式 (c)系列框架式 (d)系列框架式

低压断路器由三个基本部分组成，触头和灭弧系统;具有不同保护功能的各种脱扣器;自由脱扣器和操作机构。见图3-10。

图3-10 低压断路电器原理和结构图

1. 主触头 2. 自由脱扣机构 3. 过电流脱扣器 4. 分励脱扣器 5.热脱扣器6. 欠电压脱扣器 7.启动按钮 8.塑料外壳式断路器的内部结构示意图

2. 低压断路器的用途

低压断路器是低压配电网中的主要电器开关之一，它不仅可以接通和分断正常负载电流、电动机工作电流和过 ......     （共472字）    [阅读本文]>>
