一、控制按钮的安装

1. 控制按钮的结构和用途

在电气自动控制电路中，控制按钮用于手动发出控制信号，以控制接触器、继电器、电磁启动器等。控制按钮的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、三钮及不同组合形式。按钮开关基本结构和外形见图3-21。

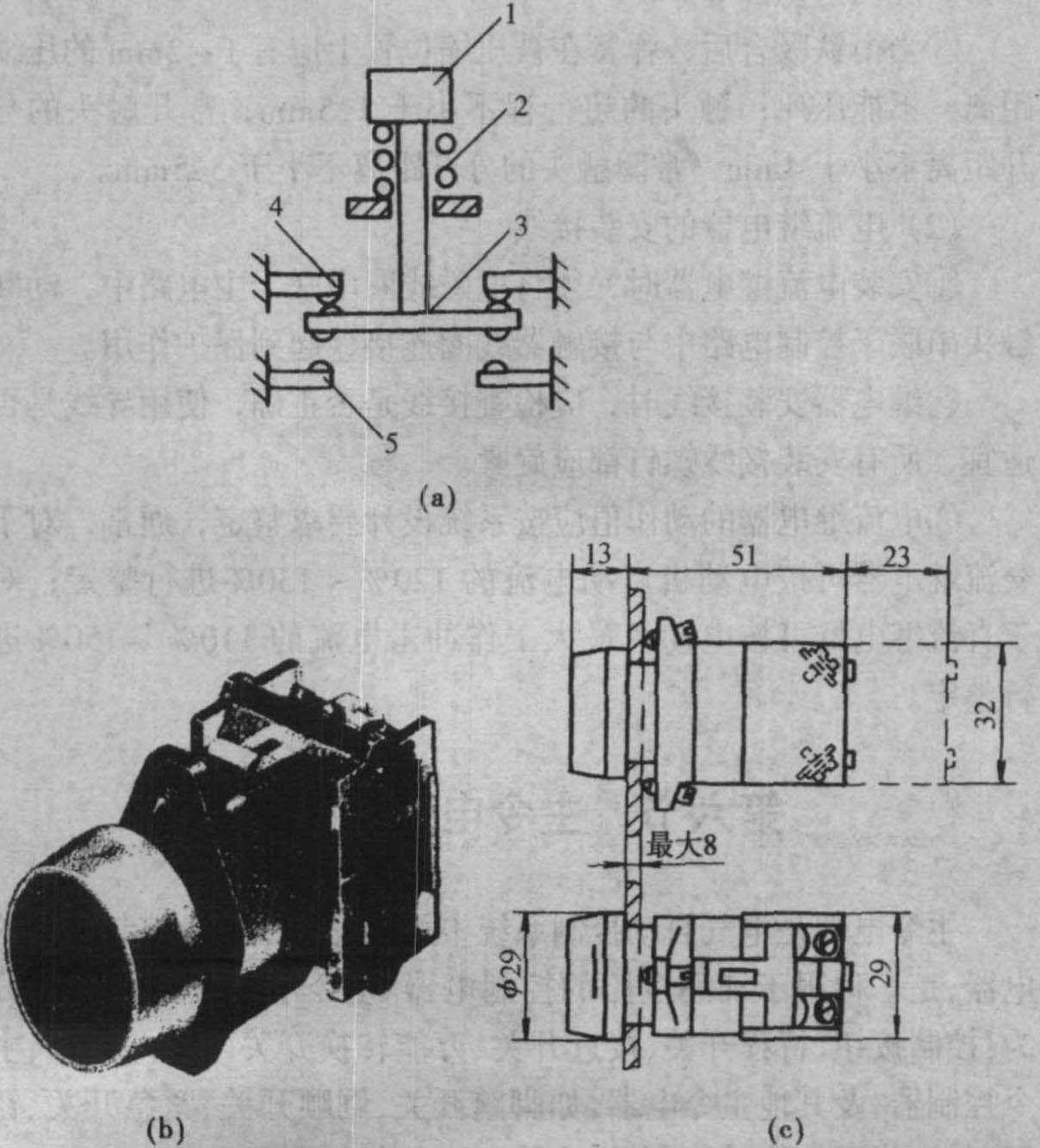

图3-21 按钮开关基本结构和外形

(a)结构原理图 (b)外形图 (c)安装尺寸示意图

1.按钮帽 2.复位弹簧 3. 动触头 4.常闭触头 5.常开触头

常用控制按钮的国产产品有LAY3、LAY6、LA20、LA25、LA101、LA38、NP1等系列。国外进口及引进产品品种也很多，且结构很新颖。

2. 控制按钮的技术数据

LA系列控 ......     （共2792字）    [阅读本文]>>
