二、行程开关的安装

1. 行程开关的结构和用途

行程开关又称限位开关或位置开关，是一种利用生产机械某些运动部件的碰撞来发出控制指令的主令电器，用于控制机械的运动方向、速度、行程大小或位置，是一种自动控制器件。其基本结构可以分为三个主要部分： 摆杆 (操作机构)、触头系统和外壳，如图3-23所示。目前国内生产的行程开关有LXK3、LX19、LXW、WL、LX、JLXK、3SE3等系列。

2. 行程开关的技术数据

LX19系列行程开关的工作电压为交流380V、直流220V，工作电流为5A，其他技术数据见表3-26。

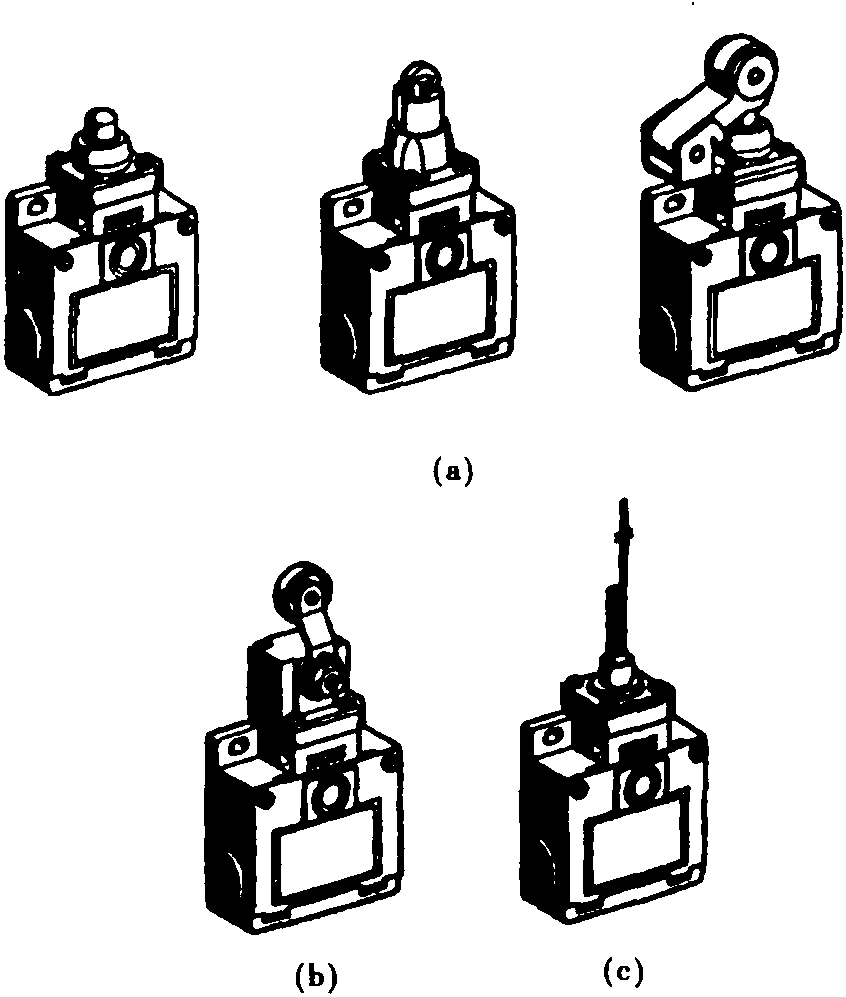

图3-23 常用行程开关的外形图

(a)直动式 (b)摆动式 (c)万向式

表3-26 LX19系列行程开关技术数据
