四、凸轮控制器的安装
分类：电气设备安装工实际操作1635字
1. 凸轮控制器的结构和用途
凸轮控制器主要用在起重设备上，控制中小型绕线转子异步电动机的启动、停止、调速、反向和制动。常用的凸轮控制器型号有KTJ1、KT10、KT12、KT14等系列，凸轮控制器的结构和接线原理如图3-26所示。

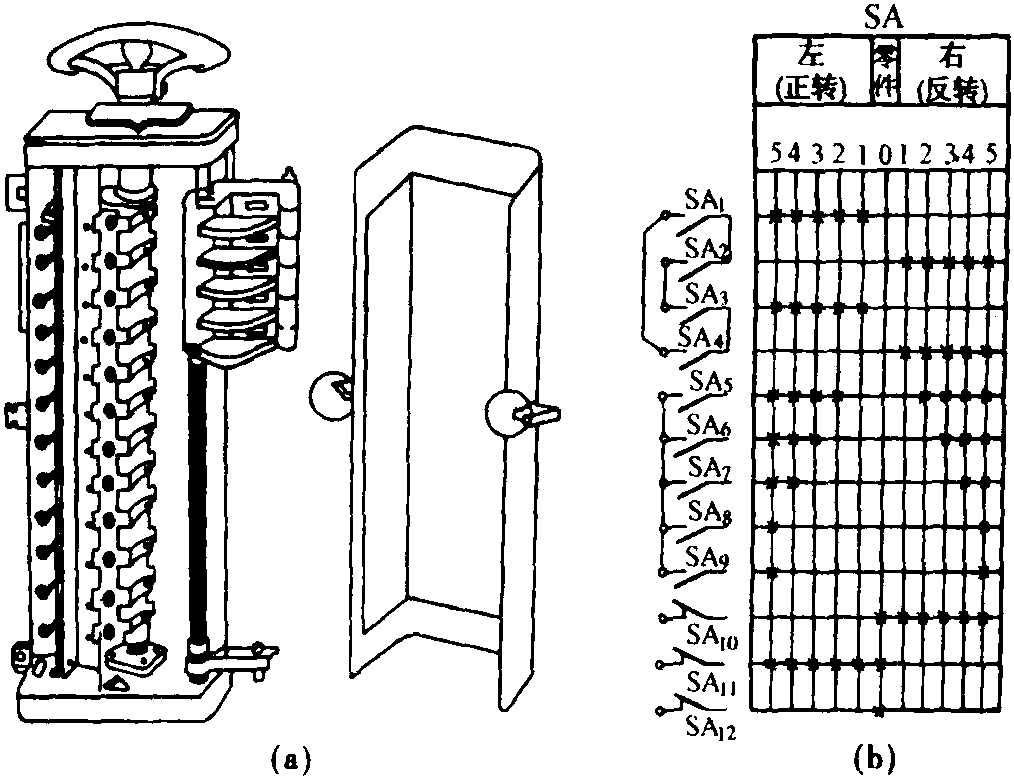

图3-26 凸轮控制器的结构和接线图
(a) 外形结构 (b)接线图
当手轮向左旋转时，电动机正转; 手轮向右旋转时电动机反转。图中每一条横线代表一对触头，每一条竖线代表一个挡次，左右各有5挡，中间为零位。横线和竖线交叉处的“×”符号表示触头接通。例如，当凸轮控制器手轮由零位向左旋转一个挡次时，在标明1数字的竖线与横线之间交叉点上有 “×”符号，从这三条横线看 ...... （共1635字） [阅读本文]>>
