三、转换开关的安装

1. 转换开关的结构和用途转换开关是一种多挡式、控制多回路的主令电器，用于各种配电装置的电源隔离、电路转换、电动机远距离控制等，也常作为电压表、电流表的换相开关，还可用于控制小容量电动机。

转换开关一般采用组合式结构设计，由操作机构、定位系统、限位系统、接触系统、面板及手柄等组成，见图3-24。

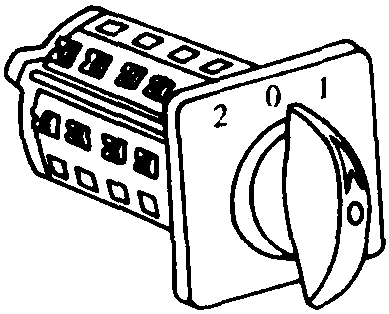

图3-24 转换开关

2.转换开关技术数据

LW5、LW6系列转换开关技术数据见表3-27。

表3-27 LW5、LW6系列转换开关技术数据

型号交 流直 流触头挡数接通分断接通分断电压

(V)电流

(A)电压

(V)电流

(A)电压

(V)电流

(A)电压

(V)电流

(A)LW524　24　24202420每一触头座内有

二对触头，挡数有

1～16、18、21、24、

27、30 ......     （共1138字）    [阅读本文]>>
