1. 装配图的用途和形式
装配图是表达产品中部件与部件、部件与零件或者零件间的装配关系、联结方式以及主要零件的基本结构的图样。装配图中还包括装配和检验所必需的数据和技术要求。
(1)对新设计或测绘装配图的要求。
在新设计或测绘装配体时，要求画出装配图，用来确定各零件的结构、形状、相对位置、工作原理、联结方式和传动路线等，以便在图样上判别、校对各零件的结构是否合理，装配关系是否正确、可行等。这类装配图要求把各零件的结构、形状尽可能表达完整，基本上能根据装配图画出各零件的零件图。如图2-4所示的钻模装配图。

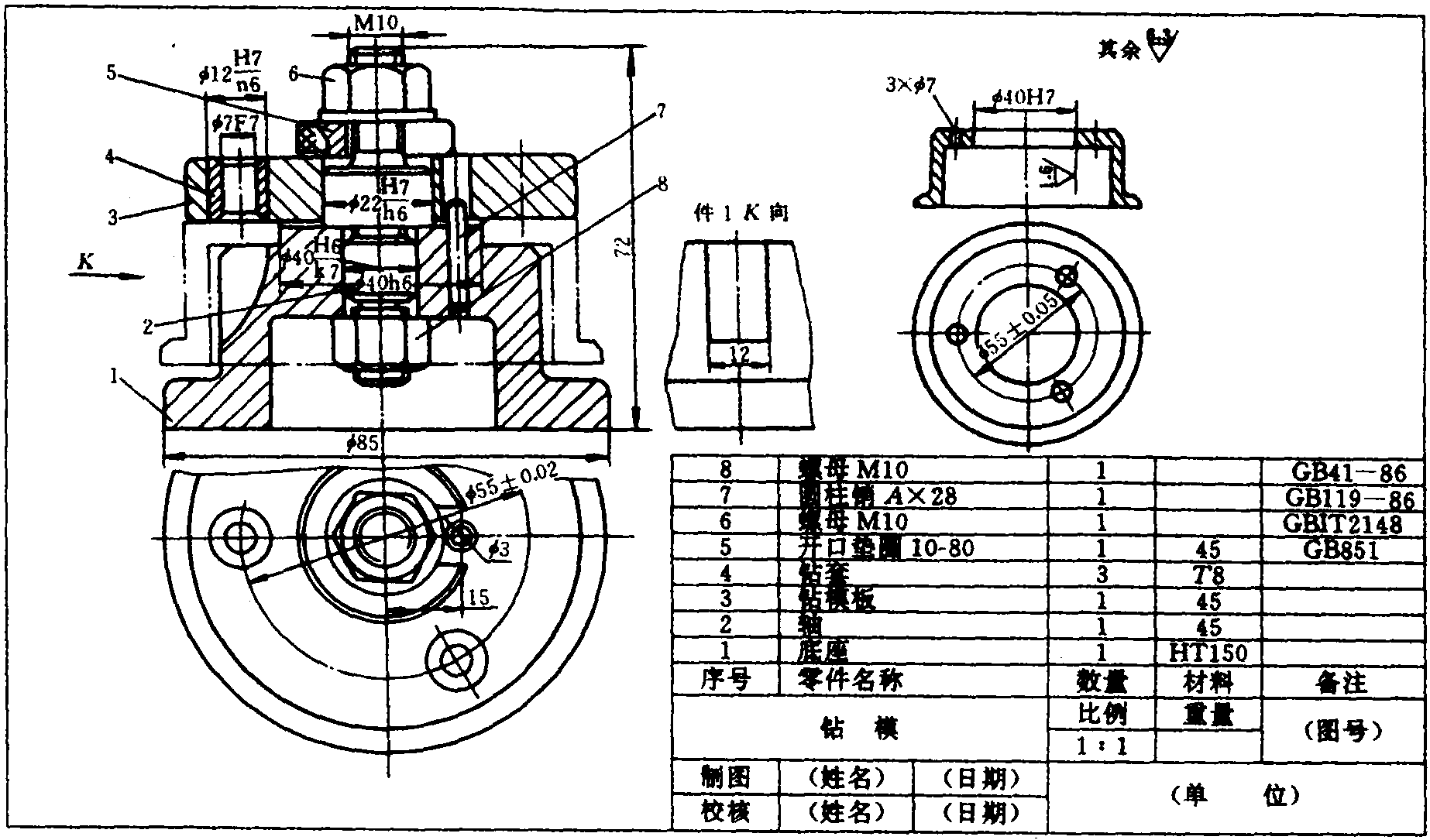

图2-4 钻模装配图
(2)对加工好零件进行装配的装配 ...... （共3691字） [阅读本文]>>
