四、主要工业国家机械图样简介

分类：机修装配钳工实际操作4968字

1. 第三角投影法简介

国家标准《机械制图》图样画法中规定，我国采用第一角投影法，但在国际技术交流中，常会遇到第三角投影法的图样。

如图2-9所示，由两个互相垂直的投影面组成的投影体系中，机件放在第一分角表达的称第一角画法，机件放在第三分角表达的称第三角画法。

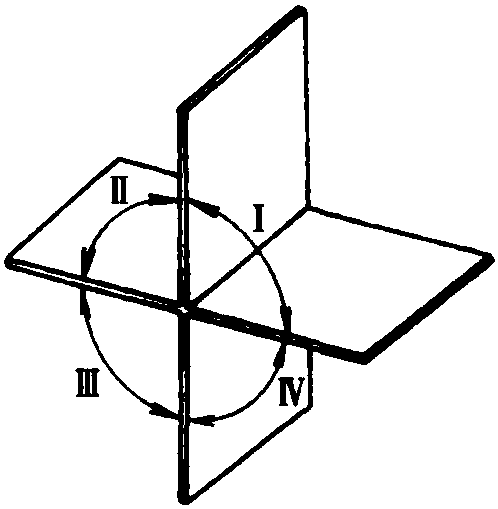

图2-9 投影体系中的四个分角

第三角画法与第一角画法的根本区别，在于人(观察者)、物(机件)、图(投影面)的位置关系不同。第一角画法，是把被画机件放在观察者和投影面之间，从投影方向上看，形成人→物→图的顺序;而第三角画法，是把投影面置于观察者与机件之间，从投影方向上看，形成人→图→物的顺序，如图2-10 ......     （共4968字）    [阅读本文]>>
