一、平刃剪切

分类：冲压工实际操作770字

1. 平刃剪切特点

应用平刃剪板机，板料在上下平行的刃口间进行剪切，如图2-1所示。这种剪板机行程小，剪切力大，适用于剪切厚度大、宽度小的板料，且只能沿直线剪切。

2. 平刃剪切力、剪切功

(1)平刃剪切力计算公式

P=KBtτh≈Btσb

式中 P——平刃剪切力，N;

B——板料宽度，mm;

t——板料厚度，mm;

τh——材料抗剪强度，MPa;

σb——材料抗拉强度，MPa;

K——安全系数。

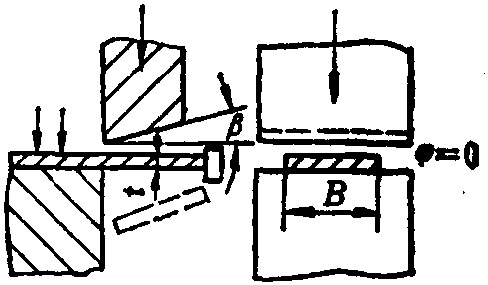

图2-1 平刃剪示意图

安全系数K是考虑剪刃磨钝、间隙的波动和不均匀、材料力学性能的波动和板厚超差等因素，有使剪切力增加的趋势。一般可取K=1.3。

(2) 平刃剪切功计算公式

在剪切过程中，剪切力是随着刃口切入材料深度的变化而变化的 ......     （共770字）    [阅读本文]>>
