1. 斜刃剪切特点
应用上刃口倾斜的斜刃剪板机，在上下刃口间进行剪切 (图2-2)。由于剪刃是斜的，剪切时刃口与材料的接触长度比板料宽度小得多。这种剪板机行程大、剪力小、工作平稳，适用于剪切厚度小、宽度大的板料。斜剪只能沿直线剪切。

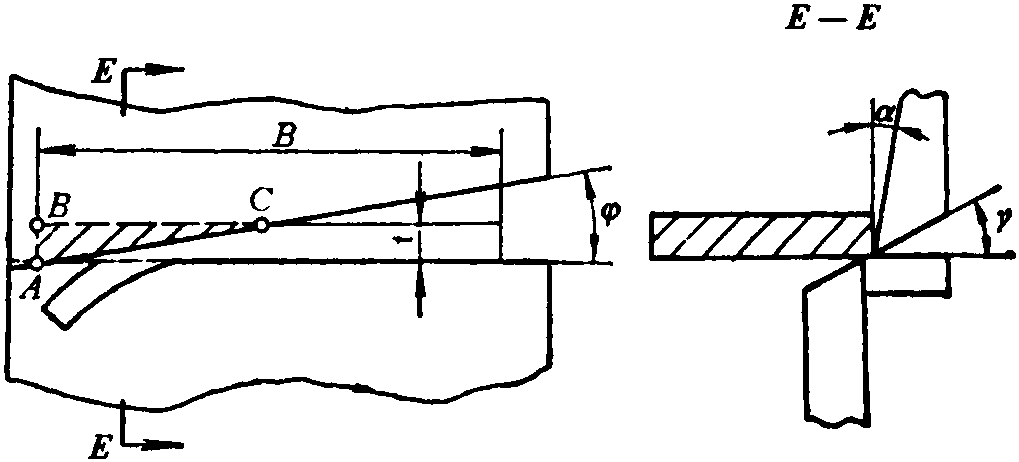

图2-2 斜刃剪示意图
工厂中广泛使用的剪板机大都是斜刃剪，一般上剪刃的倾角＝1°～6°。板料厚度为3～10mm时，取φ=1°～3°;厚度为12～35mm时， 取＝3°～6°。 γ为前角， 可减小剪切时材料的转动，α为后角，可减少刃口与材料的摩擦，γ为15°～20°，α为1.5°～3°。
2. 斜刃剪切力、剪切功
(1) 斜刃剪切力的计算公式
取K=1.3，则
式中 Ps——斜刃剪切力 ...... （共1805字） [阅读本文]>>
