1. 滚剪
滚剪是以一对圆盘剪刃的转动来完成剪料工作的。滚剪可以沿直线剪切，也可以沿曲线剪切。在大批量生产中，采用多对圆盘剪刀剪切条料或带料，生产效率相当高。利用滚剪能剪圆形或曲线形的特点，某些小批量生产大型冲压件，可用它代替冲模下料或切边，但剪切质量及效率都不高。
按照圆盘的配置方法，滚剪可分为三种，如图2-5所示。直配置(图2-5 (a))适用于将板料剪裁成条料，或将方坯料剪切成圆坯料; 斜直配置 (图2-5 (b)) 适用于剪裁圆形坯料或圆内孔;斜配置(图2-5(c))适用于剪裁任意曲线轮廓的坯料。

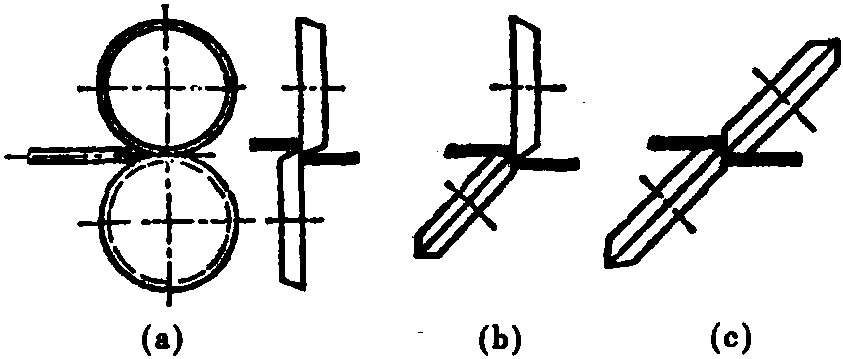

图2-5 滚剪示意图
(a)直配置 (b)斜直配置 (c)斜配置
滚剪时，上下剪刃的间隙取决于被剪切 ...... （共1099字） [阅读本文]>>
