1. 冲裁过程

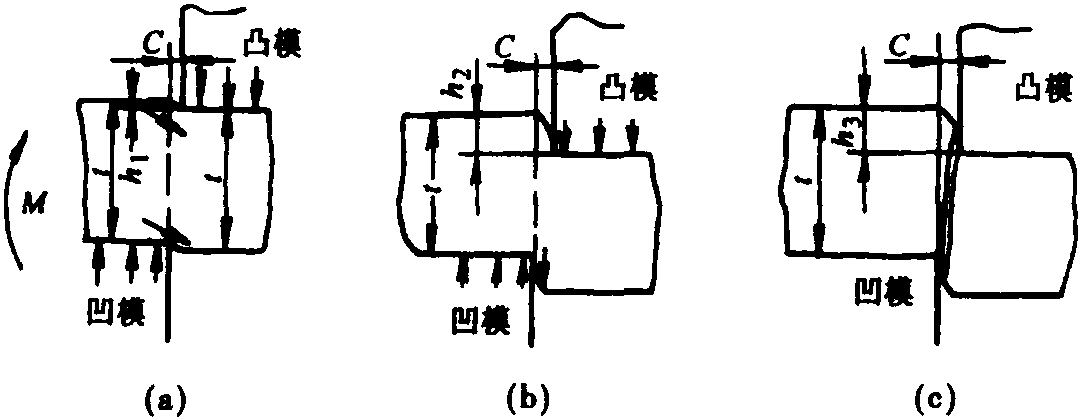

冲裁变形过程如图2-7所示。其变形可分为三个阶段。
第一阶段： 弹性变形阶段，如图2-7 (a)所示。
凸模与材料接触后，先将材料压平，继而凸模及凹模刃口压入材料中，由于弯矩M的作用，材料不仅产生弹性压缩，且略有弯曲，随着凸模的继续压入，材料在刃口部分所受的应力逐渐增大，直到h1深度时，材料内应力达到弹性极限，此为材料的弹性变形阶段。
第二阶段： 塑性变形阶段，如图2-7 (b) 所示。
凸模继续压入，压力增加，材料内的应力达到屈服点，产生塑性变形。随着塑性变形程度的增大，材料内部的拉应力和弯矩随之增大，变形区材料硬化加剧，当压入深度达到h2时，刃口附近材料 ...... （共1657字） [阅读本文]>>
