冲裁件的工艺性是指该工件在冲裁加工中的难易程度。良好的冲裁工艺性，应保证材料消耗少、工序数目少、模具结构简单而寿命长、产品质量稳定、操作简单。影响冲裁件工艺性的因素很多，如冲裁件的形状特点、尺寸大小、尺寸标注方法、精度要求和材料性能等。下面分析影响冲裁件工艺性的一些主要因素，提出对冲裁件的工艺要求。
①冲裁件的形状应该尽量简单、对称，最好由圆弧和直线组成，使排料时的废料最少。见图2-12。

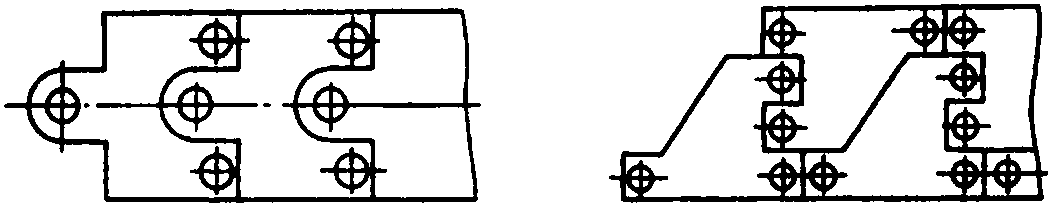

图2-12 少无废料排样法
②应该避免冲裁件上有过长的悬臂和狭槽，其最小宽度要大于料厚t的两倍，即b>2t，如图2-13 (a)所示。冲裁件上的孔与孔、孔与边缘的距离b、b1的 ...... （共1417字） [阅读本文]>>
冲压工实际操作1.常用数学符号(表1-1，摘自GB3102.11—1993)表1-1常用数学符号(GB3102.11—1993)符号意义符号意义+-×或·a÷b或a/b加，正号减，负号乘a除以b或b除a∠△▱⊙⊥∥～
冲压工实际操作表1-2常用几何图形面积计算续表续表
冲压工实际操作表1-3常用几何体表面积和体积计算公式续表续表续表
冲压工实际操作1.尺寸与偏差的关系(图1-1)图1-1尺寸与偏差2.尺寸偏差与公差的关系(图1-2)图1-2尺寸偏差与公差3.间隙配合、过盈配合、过渡配合的图示三种配合分别见图1-3、图1-4、图1-5。图1-3间隙
冲压工实际操作1.配合公差带的标注在工程图中，配合公差带的标注方法有三种，见图1-6。图1-6公差带的三种标注方法2.配合代号的标注配合代号用孔、轴公差带代号的组合形式表示，写成分数方式，分子代表孔公差带代号，分母是
