二、冲裁模主要零部件的设计

分类:冲压工实际操作5663字

1. 冲裁模结构

图2-27为模具总体设计尺寸关系图。该图为模柄、垫板、凸模固定板、卸料板或导板等主要零部件的设计,提供了高度的尺寸范围,并为选用模座、导柱、导套等标准零部件,给出了参考数据。

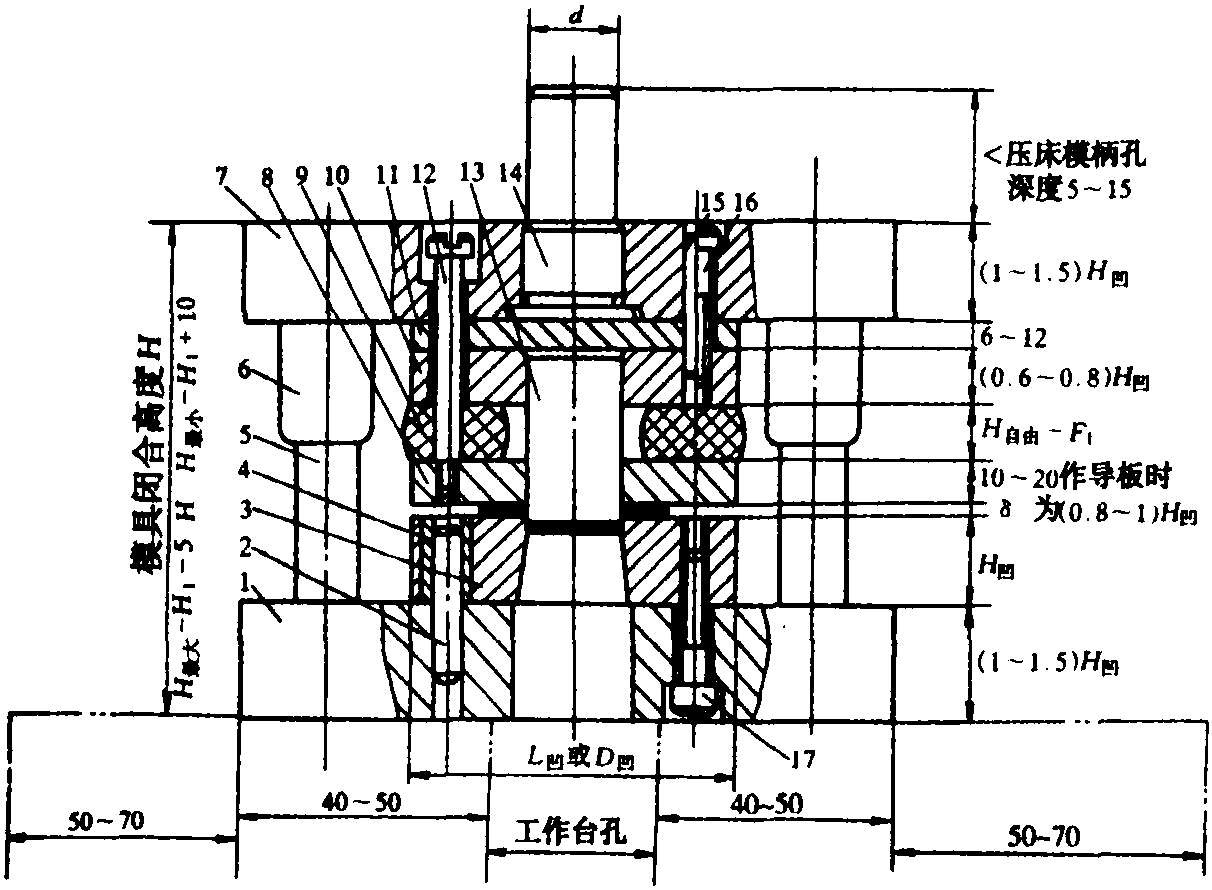

图2-27 模具总体设计尺寸关系图

1.下模座 2、15.销钉 3.凹模 4.套 5.导柱 6.导套 7.上模座 8.卸料板 9.橡胶 10.凸模固定板 11.垫板 12.卸料螺钉 13.凸模 14.模柄 16、17. 螺钉

2. 冲裁模凸模、凹模刃口尺寸计算

(1) 冲裁模凸、凹模刃口尺寸确定原则

①落料模设计时,以落料凹模刃口尺寸与冲件尺寸基本一致,作为设计基准尺寸,凸、凹模间隙靠减小凸模刃口尺寸得到。

模具在冲裁过程中不断被磨损,致使凹模刃 ......     (共5663字)    [阅读本文]>>
