三、冲裁模主要零部件结构

分类：冲压工实际操作1432字

1. 凸模

常用的冲裁凸模结构形式列于表2-38。

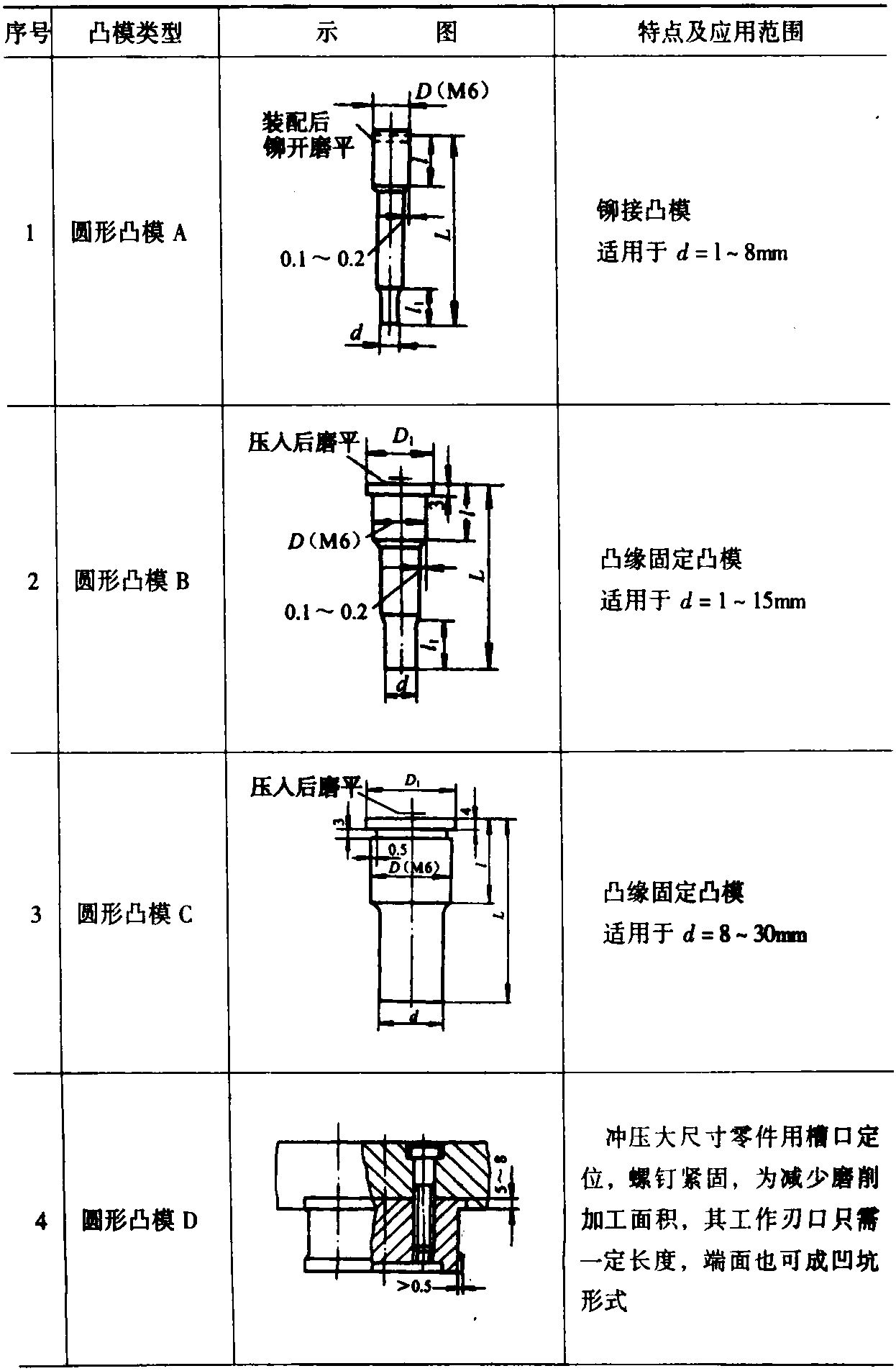

表2-38 冲裁凸模结构形式

续表

续表

(1) 冲裁凸模长度的确定。

普通冲裁模凸模的长度是根据冲裁模的结构来确定的。如图2-31所示模具结构，凸模长度应为：

L=H1+H2+H3+H4+H

式中 H1——凸模固定板厚度，mm;

H2——卸料板厚度，mm;

H3——导尺(导板)或坯料厚度，mm;

H4——凸模进入凹模的深度，mm;

H——附加长度，mm。主要考虑凸模的总修磨量(10～15mm)及模具闭合状态下，卸料板到凸模固定板之间的安全距离(15～25mm)等因素确定。

(2) 凸模强度校验。

普通冲裁模的凸模，在一般情况下，其强度是足够的，没有必要进行强度校验。但是，当凸模特别细长，或凸模的断面尺寸很 ......     （共1432字）    [阅读本文]>>
