四、常用冲裁模的典型结构
分类：冲压工实际操作3079字
1. 无导向简单冲裁模
图2-35为冲压零件简图。该零件外形简单，精度要求不高，一次冲裁加工即可完成。为缩短模具制造周期，降低加工成本，可采用无导向简单落料模进行加工。

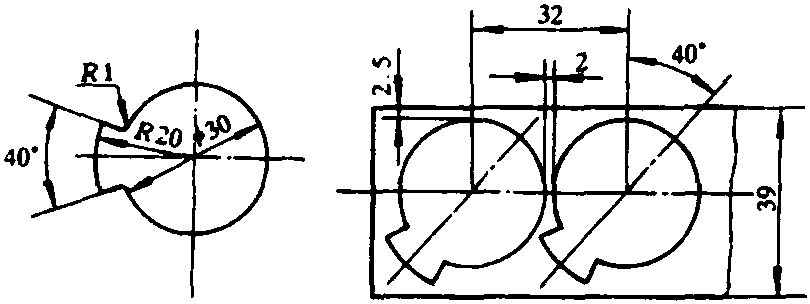

图2-35 零件简图及排样图
图2-36为加工该工件的无导向简单落料模结构示意图。该模具的上部分由凸缘式模柄4、凸模3、固定卸料板2、挡料销9、导尺7、凹模1、下模座8及顶丝、螺钉等组成。两侧的导尺控制送料的方向，挡料销保证条料的送料进距。该挡料销设置在下模座上，为可调结构。本冲压件的批量较小，以后经过调整还可用于其他冲裁件的挡料。
图2-36 无导向简单落料模
1. 凹模 2.卸料板 3. 凸模 4.模柄 5. 凸模固定板 6. 顶 ...... （共3079字） [阅读本文]>>
