圆形平板毛坯被拉深为圆筒形件的变形过程如图3-1所示。直径为D0的圆形平板毛坯，在凸模、凹模作用下，不断地被凸模拉入凸模与凹模之间的间隙里而产生塑性变形，形成了筒底、凸模圆角、筒壁、凹模圆角及尚未拉入凹模的凸缘部分等五个区域。随着凸模继续下压，使全部凸缘的材料拉入凹模，形成直径为dp、高为H的开口圆筒形零件。
将平板毛坯拉深成空心零件的拉深过程称首次拉深，如图3-1(a)所示;将较大直径的空心毛坯拉深成直径更小的空心零件称再次拉深，如图3-1(b)所示。

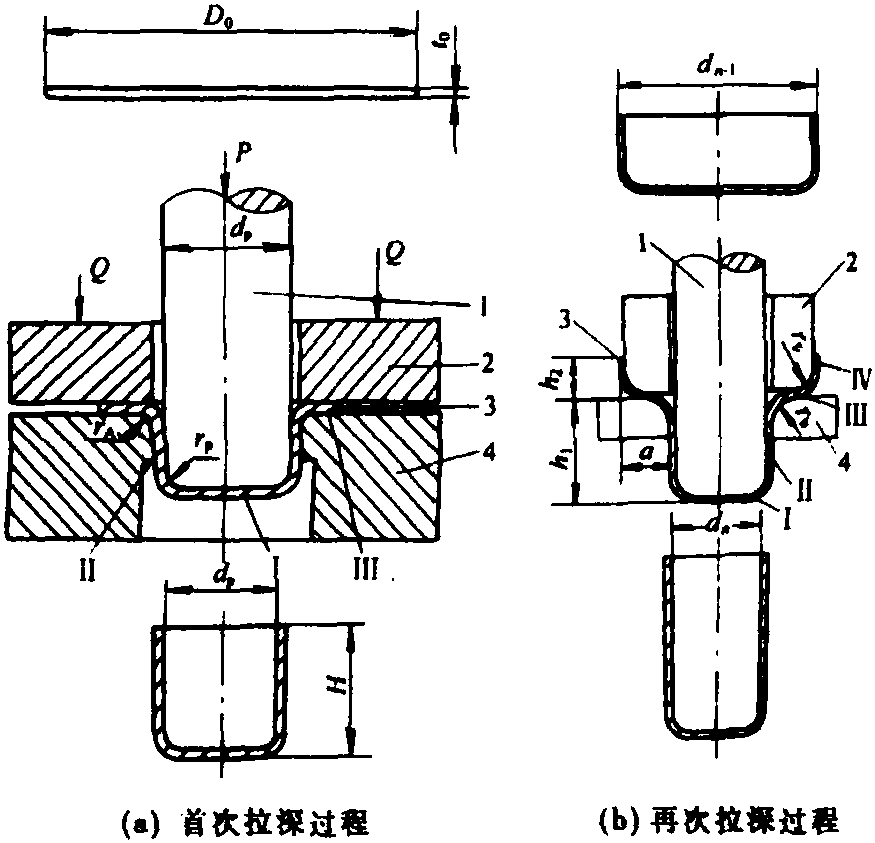

图3-1 圆筒形零件的拉深过程
1. 凸模 2. 压边圈 3. 毛坯 4. 凹模Ⅰ.小变形区 Ⅱ.侧壁传力区(已变形区) Ⅲ.变形区 Ⅳ.待变形 ...... （共314字） [阅读本文]>>
