拉深过程中，毛坯各部分的应力应变状态是不一样的，变形区内的应力、应变状态决定了筒形件成形的变形性质。
设在拉深过程中的某一时刻毛坯已处于图3-2所示的状态，此时所形成的五个区域的应力应变状态是不同的。

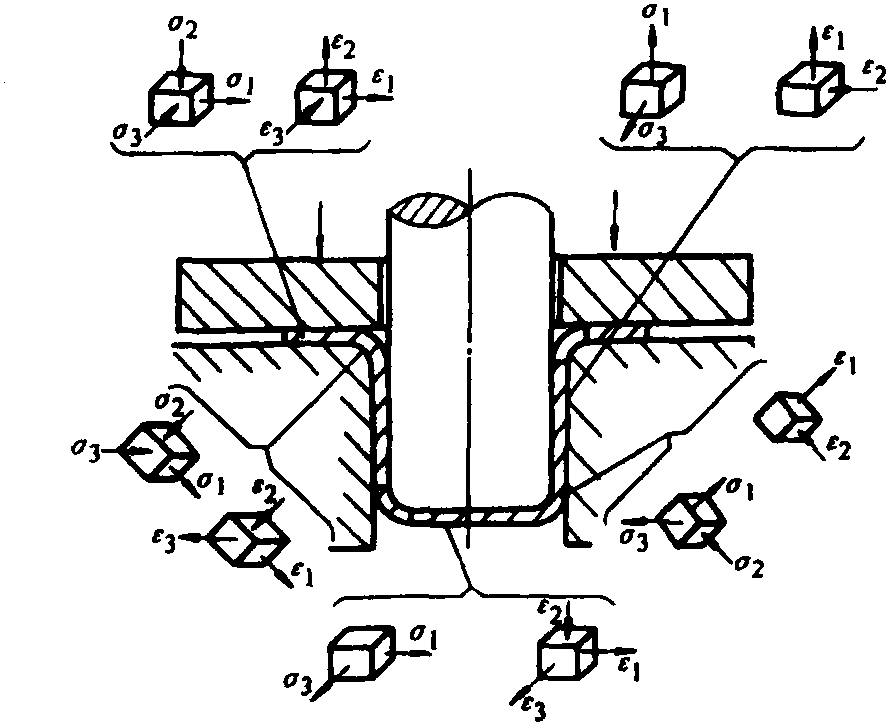

图3-2 拉深过程中毛坯的应力应变状态
1. 平面凸缘部分——主变形区
这部分的材料由于凸模向下压，迫使板料进入凹模，凸缘部位在径向拉应力σ1和切向压应力σ3的作用下，产生径向伸长和切向压缩变形。如果采用压边圈，压边圈提供的压边力产生法向压应力σ2，在厚度方向上，σ2的值远小于σ1和σ3，所以，料厚稍有增加; 如果不用压边圈，料厚增加相对大一些;如果被拉深的材料厚度 ...... （共978字） [阅读本文]>>
