综合对拉深过程的应力和变形的分析可以看到，拉深件的应力应变状态不同，会产生一些特定的现象，即起皱、拉裂、厚度不均及加工硬化。
1. 起皱
起皱发生在圆筒形凸缘部分，如图3-4所示。起皱的危害很大，起皱变厚的板料不易被拉入凸、凹模的间隙里，使拉深件底部圆角部分受力过大而被拉裂。即使勉强拉入，也会使工件留下皱痕，影响工件的质量。它还会使材料与模具之间的摩擦与磨损加剧，损害模具的寿命。起皱主要是由于凸缘切向压应力超过了板材临界压应力所引起的，与压杆失稳类似。凸缘起皱不仅取决于切向压应力的大小，而且取决于凸缘的相对厚度。

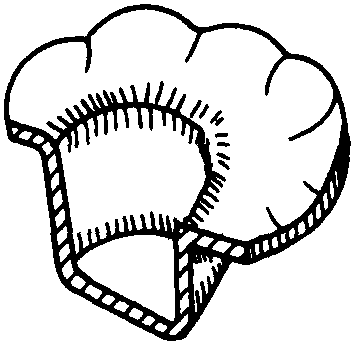

图3-4 拉深件的起皱现象
2. 拉裂
...... （共720字） [阅读本文]>>
