配气机构分顶置式和侧置式两种类型，小型拖拉机通常采用顶置式气门的配气机构。它由正时齿轮和凸轮轴组成的驱动组，挺柱、推杆、摇臂轴所组成的气门传动组，以及气门、气门弹簧、导管、弹簧座、锁片等组成的气门组组成。

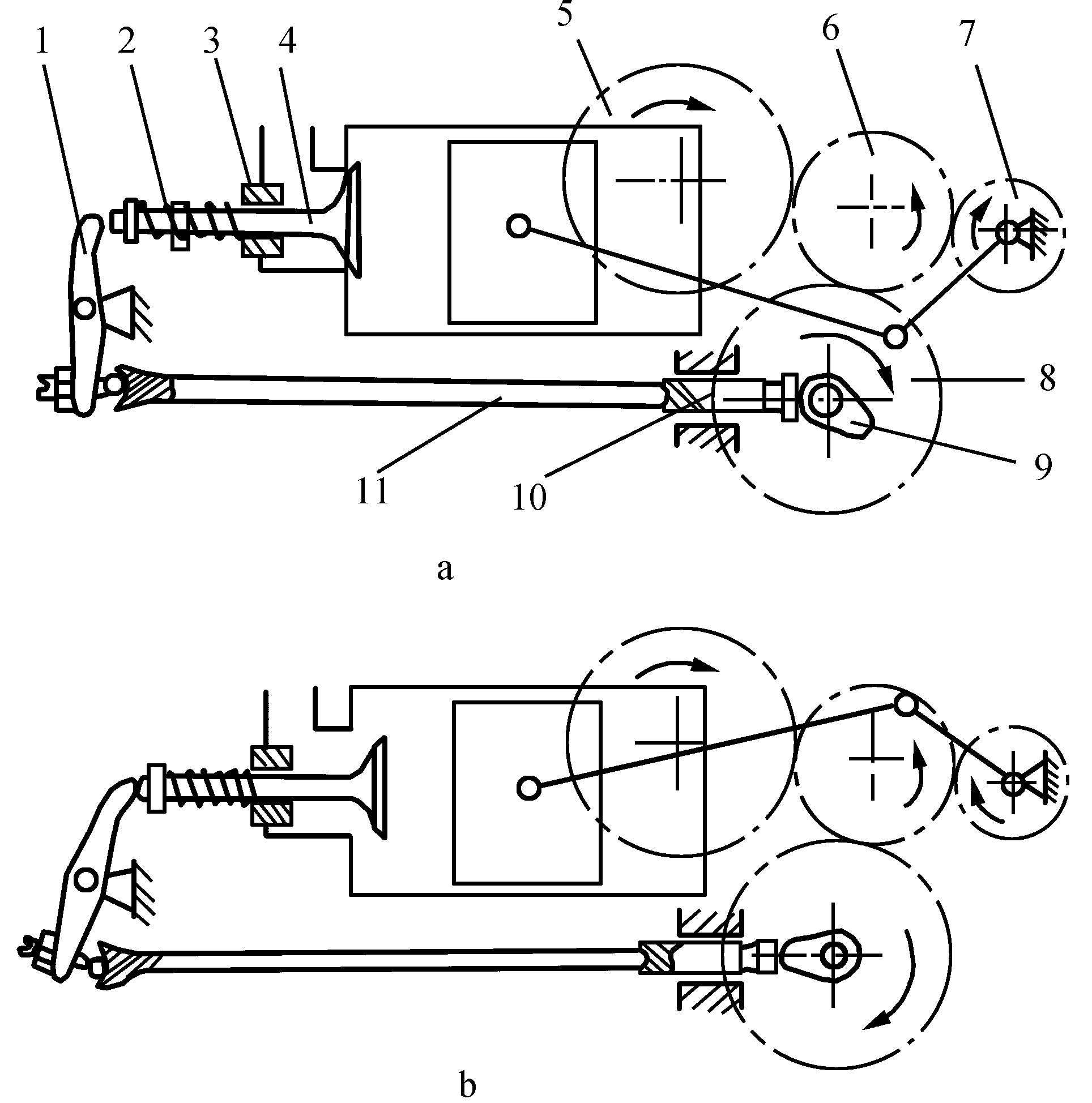

图1-28 配气机构工作原理
a.气门关闭 b.气门开启
1.气门摇臂 2.气门弹簧 3.气门导管 4.气门 5.起动齿轮 6.惰齿轮
7.曲轴齿轮 8.正时齿轮 9.凸轮轴 10.挺柱 11.推杆
图1-28所示为配气机构的工作原理。柴油机工作时，曲轴齿轮通过惰齿轮、凸轮轴正时齿轮、带动凸轮轴旋转。当凸轮与挺柱的接触部位是其基圆时，气门处于关闭状态(图1-28a)。当凸轮的凸起部分顶起挺柱 ...... （共421字） [阅读本文]>>
.jpg)
小型拖拉机的使用与维修发动机是小型拖拉机的动力部分，它由许多复杂的机构和零件组成，其基本构造如图1-1所示。它主要包括汽缸、汽缸盖、进气门、排气门、喷油器(汽油机为火花塞)、活塞、连杆、曲轴、飞轮等组成。图1-1发动机构造1
小型拖拉机的使用与维修1.常用的名词术语(1)上止点和下止点(图1-1)：上止点是活塞在汽缸中往复运动时，活塞顶面在汽缸中离曲轴中心线的最远位置。而活塞顶面离曲轴中心线的最近位置称为下止点。(2)活塞冲程：指活塞上止点与下止
.jpg)
小型拖拉机的使用与维修为了便于发动机的生产和使用，国家制定了内燃机产品名称和型号编制规则，主要内容是：1.内燃机的名称按所采用的燃料命名，如柴油机、汽油机、煤气机等。2.内燃机的型号内燃机型号由阿拉伯数字和汉语拼音字母或象形
.jpg)
小型拖拉机的使用与维修柴油发动机的工作可分为四个过程，分别称为进气冲程(图1-2a)、压缩冲程(图1-2b)、做功冲程(图1-2c)和排气冲程(图1-2d)。图1-2单缸四冲程柴油机工作过程a.进气b.压缩c.做功d.排气1
.jpg)
小型拖拉机的使用与维修活塞连杆组包括活塞、活塞环、活塞销、连杆、连杆瓦和活塞销卡簧等零件(图1-3)。图1-3195型柴油机活塞连杆组1.活塞销挡圈2.活塞销3.气环4.油环5.活塞6.连杆7.连杆轴瓦8.连杆螺栓9.连杆盖
