1.气门组 气门组包括气门、气门导管、气门弹簧、气门锁夹、弹簧座、气门座等(图1-29)。

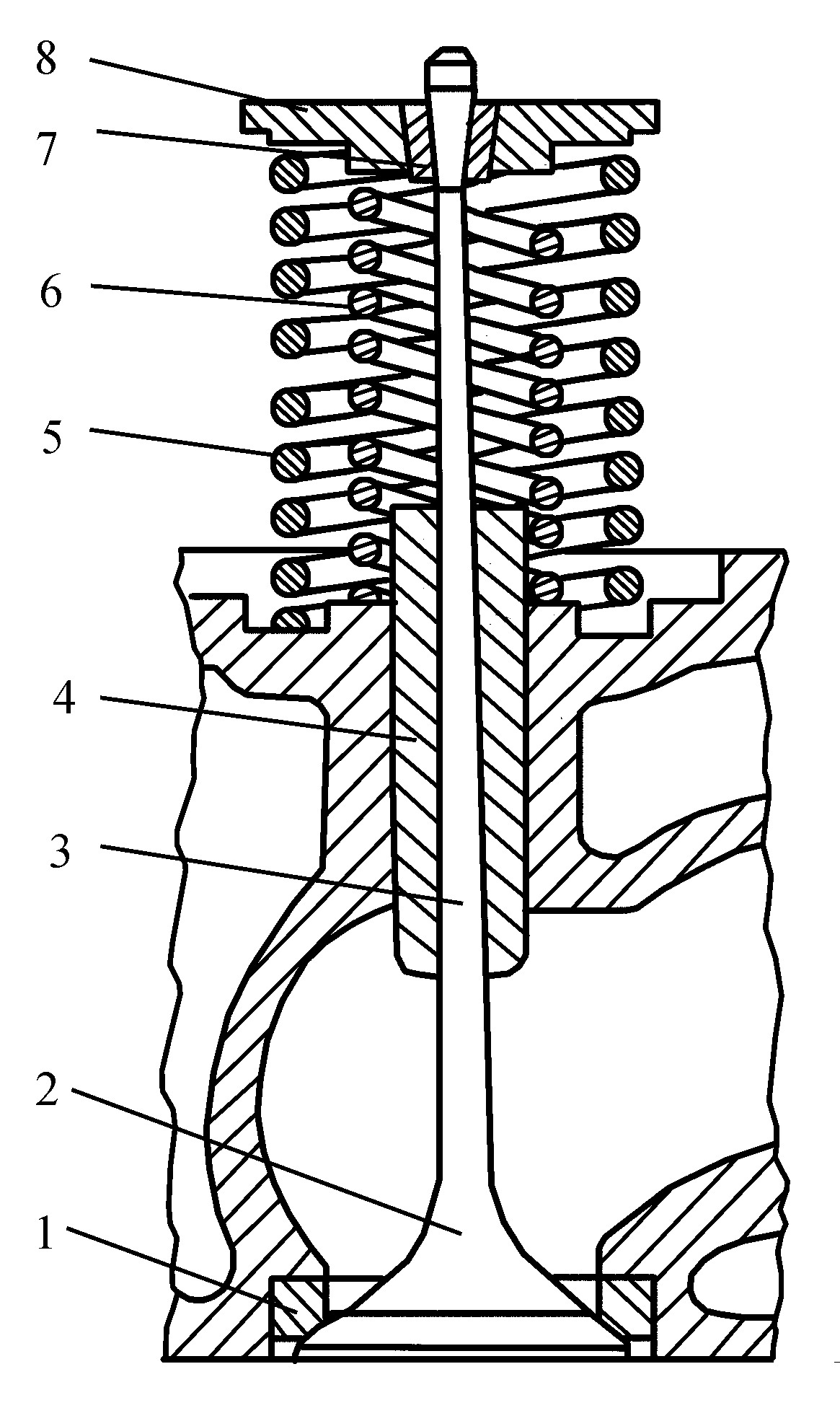

图1-29 气门组零件
1.气门座 2.气门头 3.气门杆
4.气门导管 5.气门外弹簧 6.气
门内弹簧 7.锁夹 8.弹簧座
(1)气门：气门由圆盘形气门头和气门杆两部分组成，它们分别与气门座和气门导管相配合。气门头部锥面一般为45°，锥面中部研磨有一道1.5～2毫米的密封环带，使用中不能随意互换。气门头与气门杆制成一体，杆的尾端制成锥体或环槽，用来安装气门锁夹，以固定气门弹簧座。
(2)气门弹簧：气门弹簧的作用是使气门和气门座紧密配合，保证挺柱不与凸轮分离，使气门正时关闭。大多数发动机上装内、外 ...... （共1674字） [阅读本文]>>
.jpg)
小型拖拉机的使用与维修发动机是小型拖拉机的动力部分，它由许多复杂的机构和零件组成，其基本构造如图1-1所示。它主要包括汽缸、汽缸盖、进气门、排气门、喷油器(汽油机为火花塞)、活塞、连杆、曲轴、飞轮等组成。图1-1发动机构造1
小型拖拉机的使用与维修1.常用的名词术语(1)上止点和下止点(图1-1)：上止点是活塞在汽缸中往复运动时，活塞顶面在汽缸中离曲轴中心线的最远位置。而活塞顶面离曲轴中心线的最近位置称为下止点。(2)活塞冲程：指活塞上止点与下止
.jpg)
小型拖拉机的使用与维修为了便于发动机的生产和使用，国家制定了内燃机产品名称和型号编制规则，主要内容是：1.内燃机的名称按所采用的燃料命名，如柴油机、汽油机、煤气机等。2.内燃机的型号内燃机型号由阿拉伯数字和汉语拼音字母或象形
.jpg)
小型拖拉机的使用与维修柴油发动机的工作可分为四个过程，分别称为进气冲程(图1-2a)、压缩冲程(图1-2b)、做功冲程(图1-2c)和排气冲程(图1-2d)。图1-2单缸四冲程柴油机工作过程a.进气b.压缩c.做功d.排气1
.jpg)
小型拖拉机的使用与维修活塞连杆组包括活塞、活塞环、活塞销、连杆、连杆瓦和活塞销卡簧等零件(图1-3)。图1-3195型柴油机活塞连杆组1.活塞销挡圈2.活塞销3.气环4.油环5.活塞6.连杆7.连杆轴瓦8.连杆螺栓9.连杆盖
