进、排气系统由空气滤清器、进气管、进气道、排气管及消声器等组成。新鲜空气的流动路线为：空气→空气滤清器→进气管→进气门→汽缸。

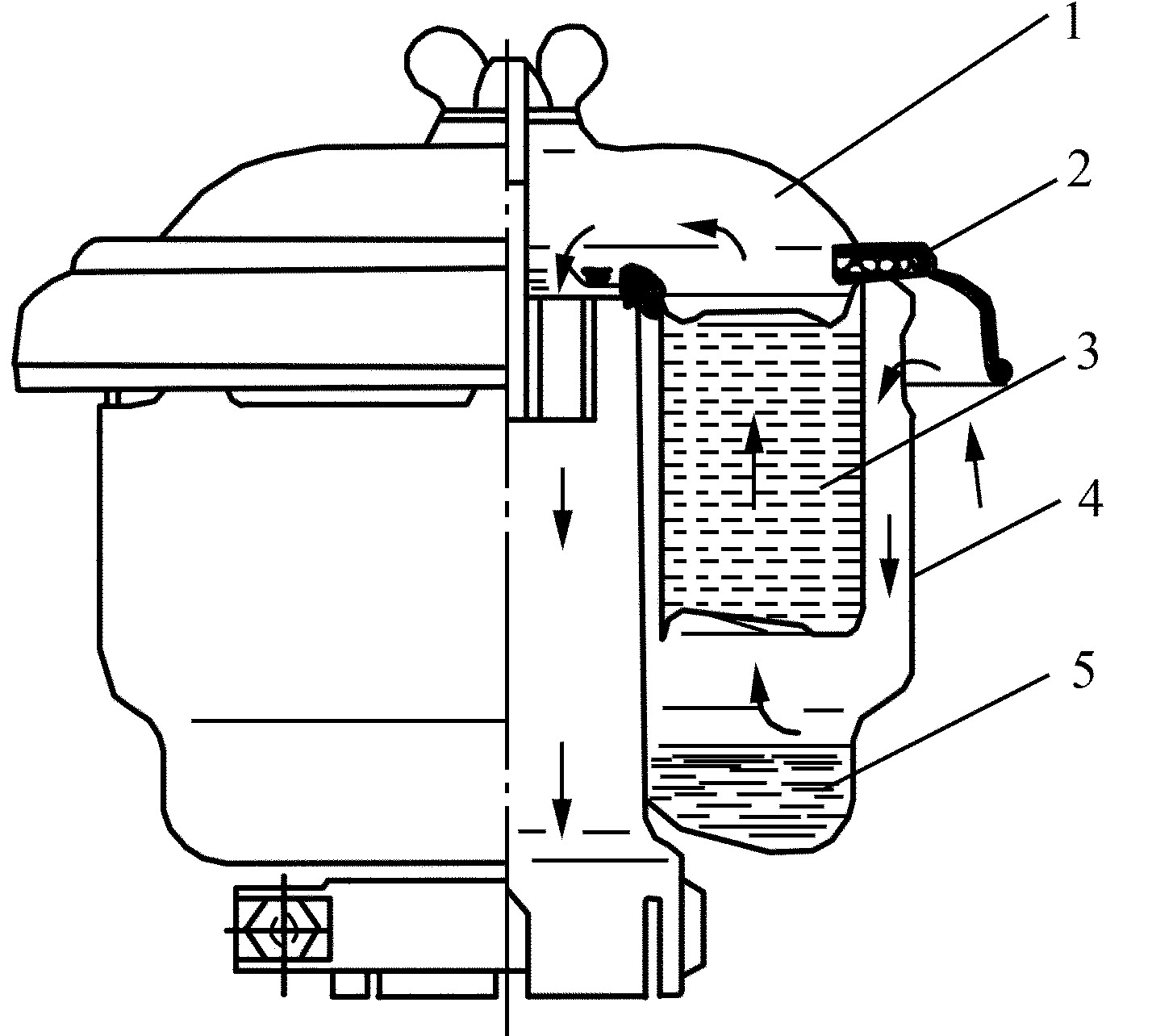

图1-36 惯性油浴式空气滤清器
1.滤清器盖 2.密封垫圈
3.滤芯 4.壳体 5.油槽
燃烧的废气流动路线为：汽缸→排气门→排气管→消声器→大气中。
1.空气滤清器 自然界的空气中含有很多灰尘及沙粒等杂质，这样的空气若直接进入汽缸，会极大地加速汽缸内各部件的磨损，使发动机的技术状态恶化加快。因而发动机燃烧所需要的空气要在进入汽缸前进行过滤，这就要装空气滤清器。
空气滤清器按滤清方式的不同分为：惯性式、过滤式和复合式三种，又根据是否 ...... （共1214字） [阅读本文]>>
.jpg)
小型拖拉机的使用与维修发动机是小型拖拉机的动力部分，它由许多复杂的机构和零件组成，其基本构造如图1-1所示。它主要包括汽缸、汽缸盖、进气门、排气门、喷油器(汽油机为火花塞)、活塞、连杆、曲轴、飞轮等组成。图1-1发动机构造1
小型拖拉机的使用与维修1.常用的名词术语(1)上止点和下止点(图1-1)：上止点是活塞在汽缸中往复运动时，活塞顶面在汽缸中离曲轴中心线的最远位置。而活塞顶面离曲轴中心线的最近位置称为下止点。(2)活塞冲程：指活塞上止点与下止
.jpg)
小型拖拉机的使用与维修为了便于发动机的生产和使用，国家制定了内燃机产品名称和型号编制规则，主要内容是：1.内燃机的名称按所采用的燃料命名，如柴油机、汽油机、煤气机等。2.内燃机的型号内燃机型号由阿拉伯数字和汉语拼音字母或象形
.jpg)
小型拖拉机的使用与维修柴油发动机的工作可分为四个过程，分别称为进气冲程(图1-2a)、压缩冲程(图1-2b)、做功冲程(图1-2c)和排气冲程(图1-2d)。图1-2单缸四冲程柴油机工作过程a.进气b.压缩c.做功d.排气1
.jpg)
小型拖拉机的使用与维修活塞连杆组包括活塞、活塞环、活塞销、连杆、连杆瓦和活塞销卡簧等零件(图1-3)。图1-3195型柴油机活塞连杆组1.活塞销挡圈2.活塞销3.气环4.油环5.活塞6.连杆7.连杆轴瓦8.连杆螺栓9.连杆盖
