气门从开始开启到关闭时刻所对应的曲轴转角称为配气相位。表示配气相位的图样叫配气相位图(图1-35)。
对于四冲程柴油机来说，理论上进气门是在活塞处于上止点时打开，到达下止点时关闭，排气门是在活塞处于下止点时打开，到上止点时关闭。但在发动机的实际工作中，为保证进气充足和排气干净，发动机的进气门与排气门是提前打开、延迟关闭的。进气门的提前打开与排气门的延迟关闭有一定的重叠量，叫进、排气门开启重叠角。每种机型都有一个最佳的配气相位，这是用试验方法确定的，表1-8所示为几种机型的配气相位值。

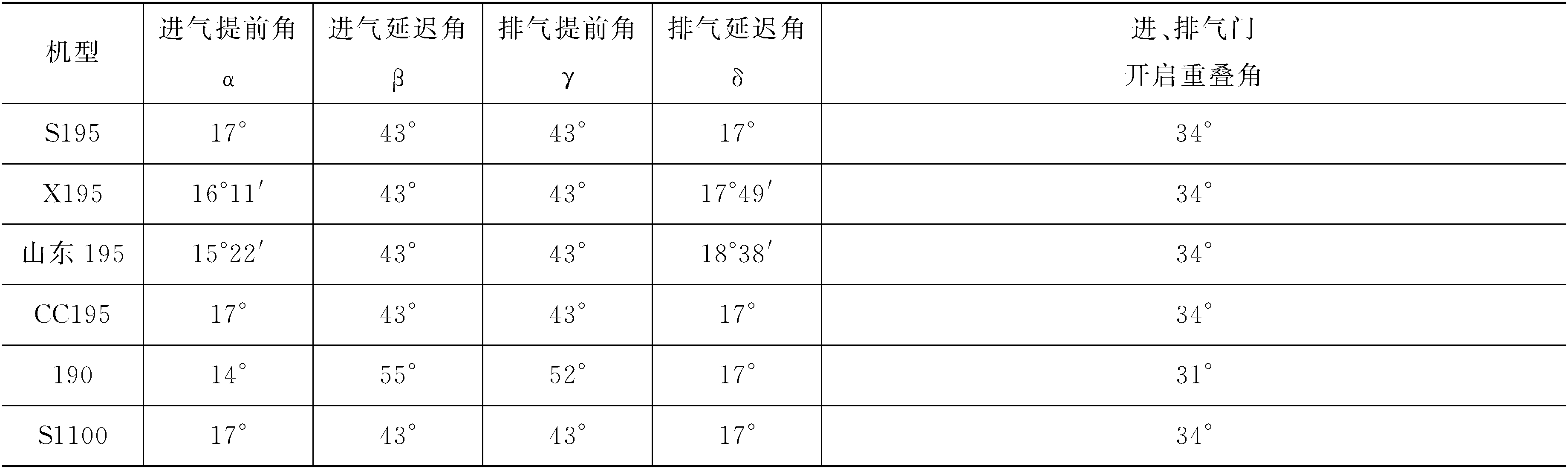

表1-8 几种机型的配气相位数值
图1-35 配气相位图
α.进气门提前开 ...... （共367字） [阅读本文]>>
.jpg)
小型拖拉机的使用与维修发动机是小型拖拉机的动力部分，它由许多复杂的机构和零件组成，其基本构造如图1-1所示。它主要包括汽缸、汽缸盖、进气门、排气门、喷油器(汽油机为火花塞)、活塞、连杆、曲轴、飞轮等组成。图1-1发动机构造1
小型拖拉机的使用与维修1.常用的名词术语(1)上止点和下止点(图1-1)：上止点是活塞在汽缸中往复运动时，活塞顶面在汽缸中离曲轴中心线的最远位置。而活塞顶面离曲轴中心线的最近位置称为下止点。(2)活塞冲程：指活塞上止点与下止
.jpg)
小型拖拉机的使用与维修为了便于发动机的生产和使用，国家制定了内燃机产品名称和型号编制规则，主要内容是：1.内燃机的名称按所采用的燃料命名，如柴油机、汽油机、煤气机等。2.内燃机的型号内燃机型号由阿拉伯数字和汉语拼音字母或象形
.jpg)
小型拖拉机的使用与维修柴油发动机的工作可分为四个过程，分别称为进气冲程(图1-2a)、压缩冲程(图1-2b)、做功冲程(图1-2c)和排气冲程(图1-2d)。图1-2单缸四冲程柴油机工作过程a.进气b.压缩c.做功d.排气1
.jpg)
小型拖拉机的使用与维修活塞连杆组包括活塞、活塞环、活塞销、连杆、连杆瓦和活塞销卡簧等零件(图1-3)。图1-3195型柴油机活塞连杆组1.活塞销挡圈2.活塞销3.气环4.油环5.活塞6.连杆7.连杆轴瓦8.连杆螺栓9.连杆盖
