喷油器的功用是将喷油泵送来的高压柴油以雾状喷射到燃烧室中，以保证形成良好的可燃混合气。

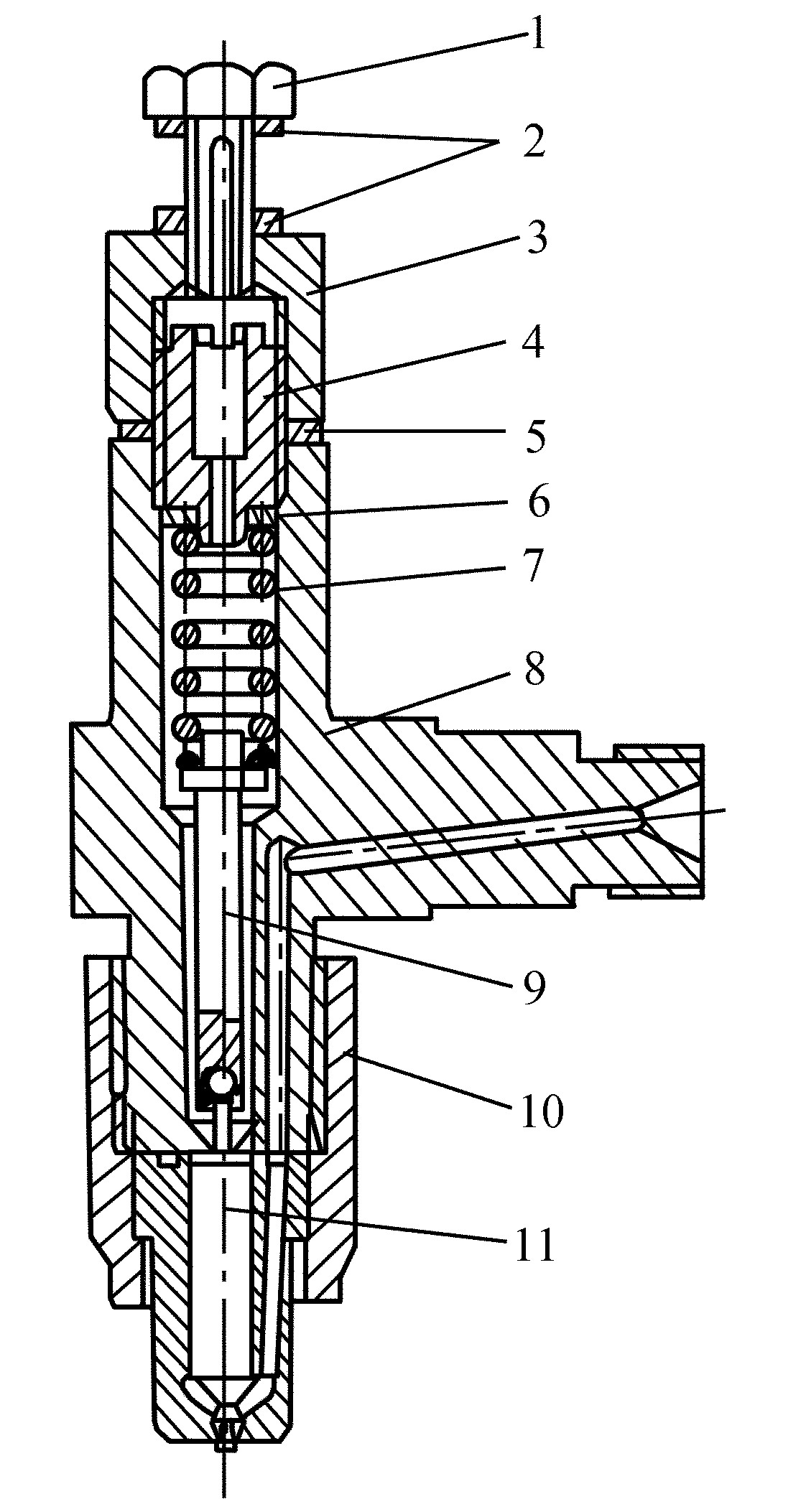

1.喷油器的构造 195系列和S1100型柴油机采用的是单孔轴针式喷油器，其构造如图1-48所示。
喷油器的主要部件为喷油嘴偶件，由针阀和针阀体组成，两者是一副精密偶件，经选配和研磨而成，与柱塞副一样，在使用中不能互换。
2.喷油器的工作原理 喷油器的工作原理如图1-49所示。当喷油泵供油时，针阀体的锥形斜面受到油压压力，克服弹簧的弹力而上移，密封锥体离开密封锥孔，喷孔打开，高压柴油便由喷孔喷入燃烧室。由于高压及狭小的环状间隙，喷出的柴油与空气相撞，形成均匀细碎的雾粒。当 ...... （共550字） [阅读本文]>>
.jpg)
小型拖拉机的使用与维修发动机是小型拖拉机的动力部分，它由许多复杂的机构和零件组成，其基本构造如图1-1所示。它主要包括汽缸、汽缸盖、进气门、排气门、喷油器(汽油机为火花塞)、活塞、连杆、曲轴、飞轮等组成。图1-1发动机构造1
小型拖拉机的使用与维修1.常用的名词术语(1)上止点和下止点(图1-1)：上止点是活塞在汽缸中往复运动时，活塞顶面在汽缸中离曲轴中心线的最远位置。而活塞顶面离曲轴中心线的最近位置称为下止点。(2)活塞冲程：指活塞上止点与下止
.jpg)
小型拖拉机的使用与维修为了便于发动机的生产和使用，国家制定了内燃机产品名称和型号编制规则，主要内容是：1.内燃机的名称按所采用的燃料命名，如柴油机、汽油机、煤气机等。2.内燃机的型号内燃机型号由阿拉伯数字和汉语拼音字母或象形
.jpg)
小型拖拉机的使用与维修柴油发动机的工作可分为四个过程，分别称为进气冲程(图1-2a)、压缩冲程(图1-2b)、做功冲程(图1-2c)和排气冲程(图1-2d)。图1-2单缸四冲程柴油机工作过程a.进气b.压缩c.做功d.排气1
.jpg)
小型拖拉机的使用与维修活塞连杆组包括活塞、活塞环、活塞销、连杆、连杆瓦和活塞销卡簧等零件(图1-3)。图1-3195型柴油机活塞连杆组1.活塞销挡圈2.活塞销3.气环4.油环5.活塞6.连杆7.连杆轴瓦8.连杆螺栓9.连杆盖
