调速器是随负荷变化而自动调节发动机供油量的装置，使柴油机在选定的转速范围内运转，保证柴油机的运行的安全可靠性。
目前拖拉机发动机上采用的多是离心式调速器。按其调节的转速范围可分为单制式、双制式和全制式三种。单制式调速器只能限制柴油机的最高转速;双制式能限制最低和最高转速;而全制式调速器能使柴油机在最高和最低转速范围内任何一个转速下稳定运转。因而小型拖拉机一般都采用全制式调速器。现以X195型柴油机的调速器为例，说明其构造和工作原理。

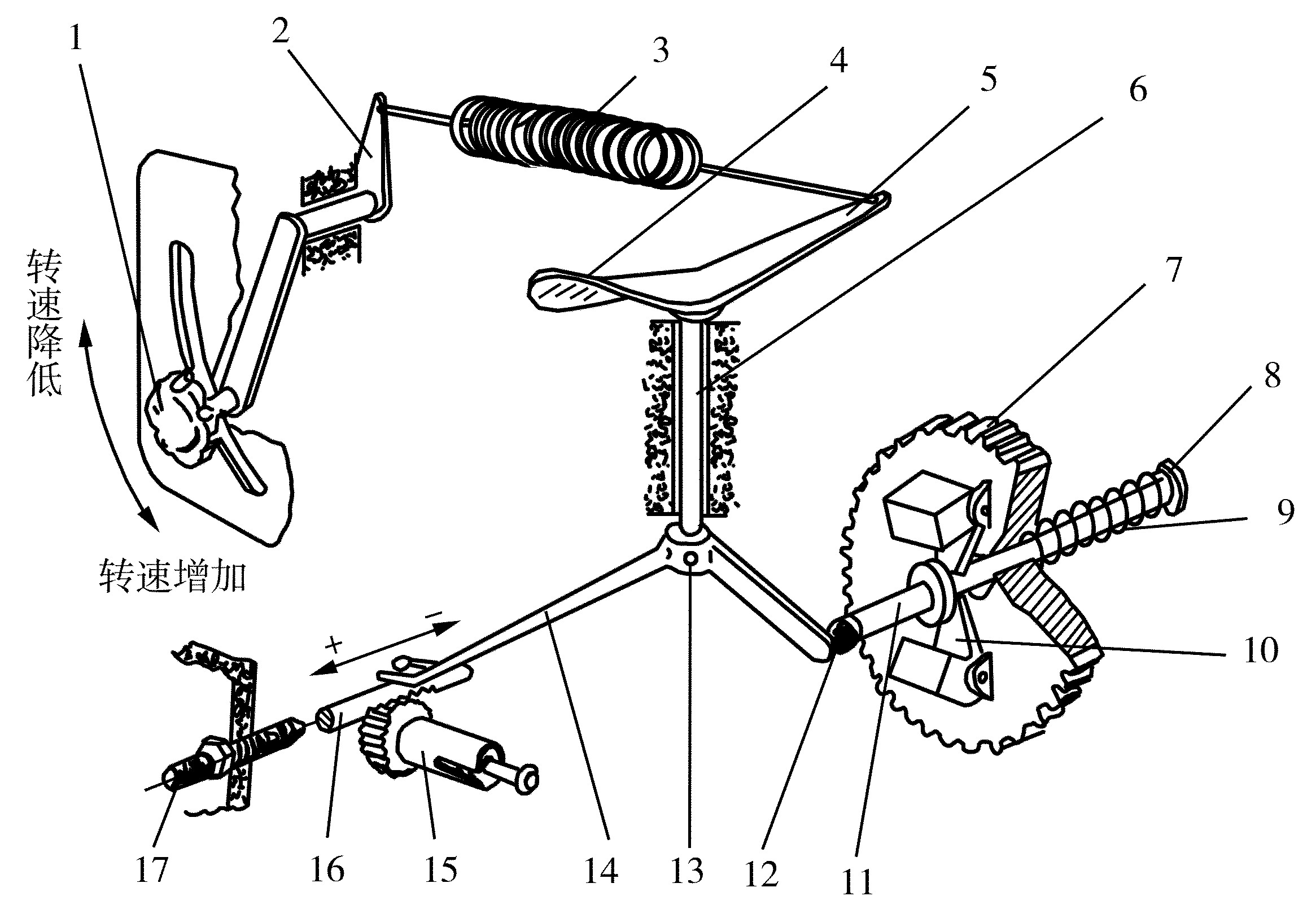

图1-50 X195型柴油机调速器简图
1.操纵手柄 2.杠杆臂 3.调速弹簧 4.停供转臂 5.控制杠杆
6.调速连接杆 7.调速器齿轮 ...... （共935字） [阅读本文]>>
.jpg)
小型拖拉机的使用与维修发动机是小型拖拉机的动力部分，它由许多复杂的机构和零件组成，其基本构造如图1-1所示。它主要包括汽缸、汽缸盖、进气门、排气门、喷油器(汽油机为火花塞)、活塞、连杆、曲轴、飞轮等组成。图1-1发动机构造1
小型拖拉机的使用与维修1.常用的名词术语(1)上止点和下止点(图1-1)：上止点是活塞在汽缸中往复运动时，活塞顶面在汽缸中离曲轴中心线的最远位置。而活塞顶面离曲轴中心线的最近位置称为下止点。(2)活塞冲程：指活塞上止点与下止
.jpg)
小型拖拉机的使用与维修为了便于发动机的生产和使用，国家制定了内燃机产品名称和型号编制规则，主要内容是：1.内燃机的名称按所采用的燃料命名，如柴油机、汽油机、煤气机等。2.内燃机的型号内燃机型号由阿拉伯数字和汉语拼音字母或象形
.jpg)
小型拖拉机的使用与维修柴油发动机的工作可分为四个过程，分别称为进气冲程(图1-2a)、压缩冲程(图1-2b)、做功冲程(图1-2c)和排气冲程(图1-2d)。图1-2单缸四冲程柴油机工作过程a.进气b.压缩c.做功d.排气1
.jpg)
小型拖拉机的使用与维修活塞连杆组包括活塞、活塞环、活塞销、连杆、连杆瓦和活塞销卡簧等零件(图1-3)。图1-3195型柴油机活塞连杆组1.活塞销挡圈2.活塞销3.气环4.油环5.活塞6.连杆7.连杆轴瓦8.连杆螺栓9.连杆盖
