1.润滑系统的功用及润滑方式 润滑系统的功用就是不停地将润滑油送到各个相对运动的摩擦表面进行润滑，减少摩擦损耗。同时还起冷却、清洁、密封和防锈作用。

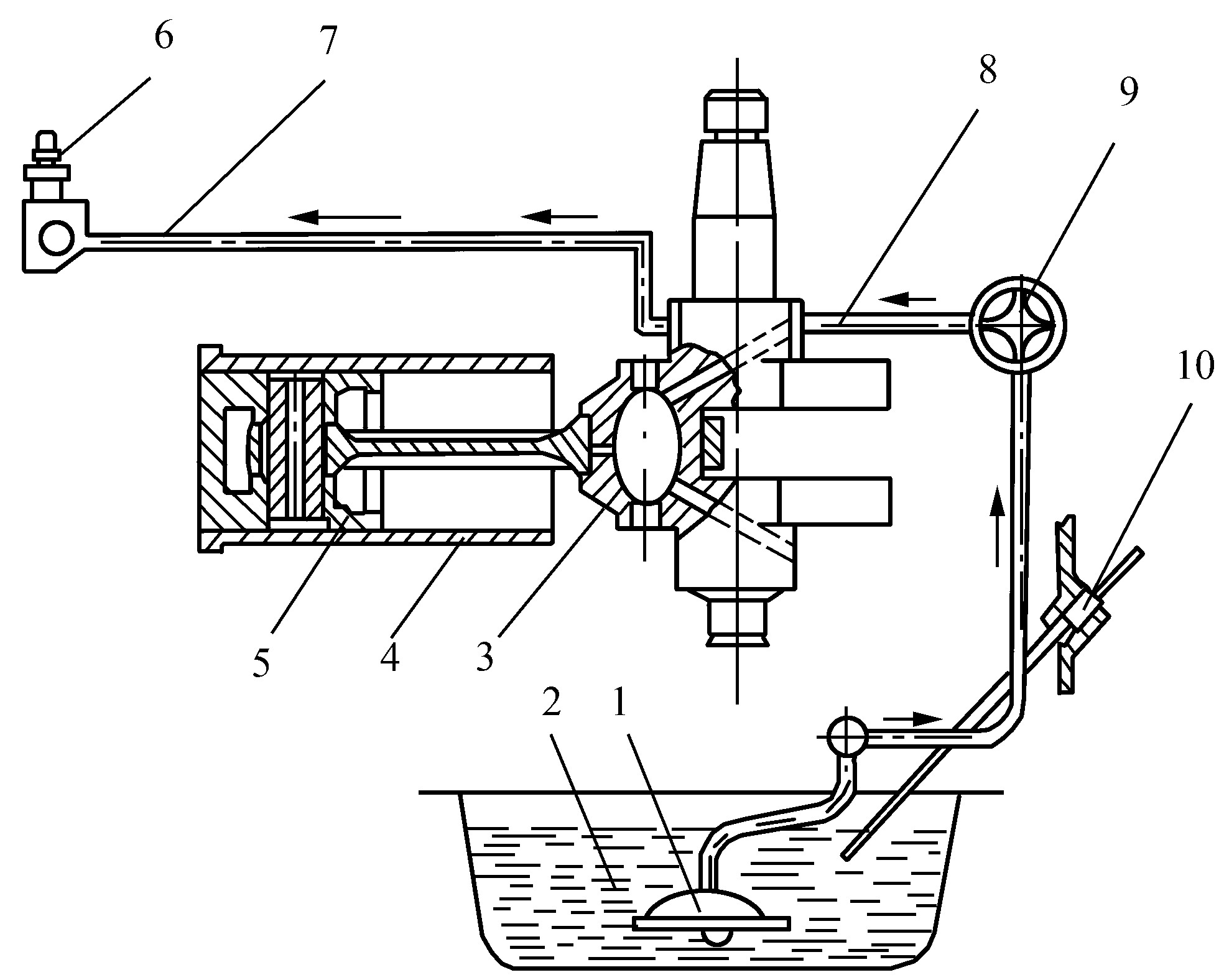

图1-54 195型柴油机润滑系统
1.机油粗滤器 2.油底壳 3.曲轴 4.汽缸套 5.活塞 6.机油
压力指示器 7.机油管 8.主油道 9.机油泵 10.油标尺
润滑系统按其供油方式分为飞溅式、压力式和综合式三种。小型拖拉机发动机均采用综合式润滑。
2.润滑系统的组成及主要机件 不同的发动机，其润滑系统也不太一样，但主要组成部件和工作原理是一样的。图1-54是195型柴油机润滑系统示意图。主要由油底壳、机油集滤器、机油泵、机油压力指示 ...... （共2226字） [阅读本文]>>
.jpg)
小型拖拉机的使用与维修发动机是小型拖拉机的动力部分，它由许多复杂的机构和零件组成，其基本构造如图1-1所示。它主要包括汽缸、汽缸盖、进气门、排气门、喷油器(汽油机为火花塞)、活塞、连杆、曲轴、飞轮等组成。图1-1发动机构造1
小型拖拉机的使用与维修1.常用的名词术语(1)上止点和下止点(图1-1)：上止点是活塞在汽缸中往复运动时，活塞顶面在汽缸中离曲轴中心线的最远位置。而活塞顶面离曲轴中心线的最近位置称为下止点。(2)活塞冲程：指活塞上止点与下止
.jpg)
小型拖拉机的使用与维修为了便于发动机的生产和使用，国家制定了内燃机产品名称和型号编制规则，主要内容是：1.内燃机的名称按所采用的燃料命名，如柴油机、汽油机、煤气机等。2.内燃机的型号内燃机型号由阿拉伯数字和汉语拼音字母或象形
.jpg)
小型拖拉机的使用与维修柴油发动机的工作可分为四个过程，分别称为进气冲程(图1-2a)、压缩冲程(图1-2b)、做功冲程(图1-2c)和排气冲程(图1-2d)。图1-2单缸四冲程柴油机工作过程a.进气b.压缩c.做功d.排气1
.jpg)
小型拖拉机的使用与维修活塞连杆组包括活塞、活塞环、活塞销、连杆、连杆瓦和活塞销卡簧等零件(图1-3)。图1-3195型柴油机活塞连杆组1.活塞销挡圈2.活塞销3.气环4.油环5.活塞6.连杆7.连杆轴瓦8.连杆螺栓9.连杆盖
