管翅式散热器用于汽车散热，其结构如图6-1所示。散热器由扁形铜管与铜片焊接而成，工作状况为铜管内通水冷却，翅片为空冷散热用。
1.钎焊前的准备
(1)将黄铜带材表面热浸涂软钎料，钎料为锡铅钎料(HL603)。所用钎剂为氯化锌水溶液，成分为4.5L溶液内含氯化锌3.5kg。黄铜带材表面浸涂钎料的钎焊厚度为0.015～0.025mm。

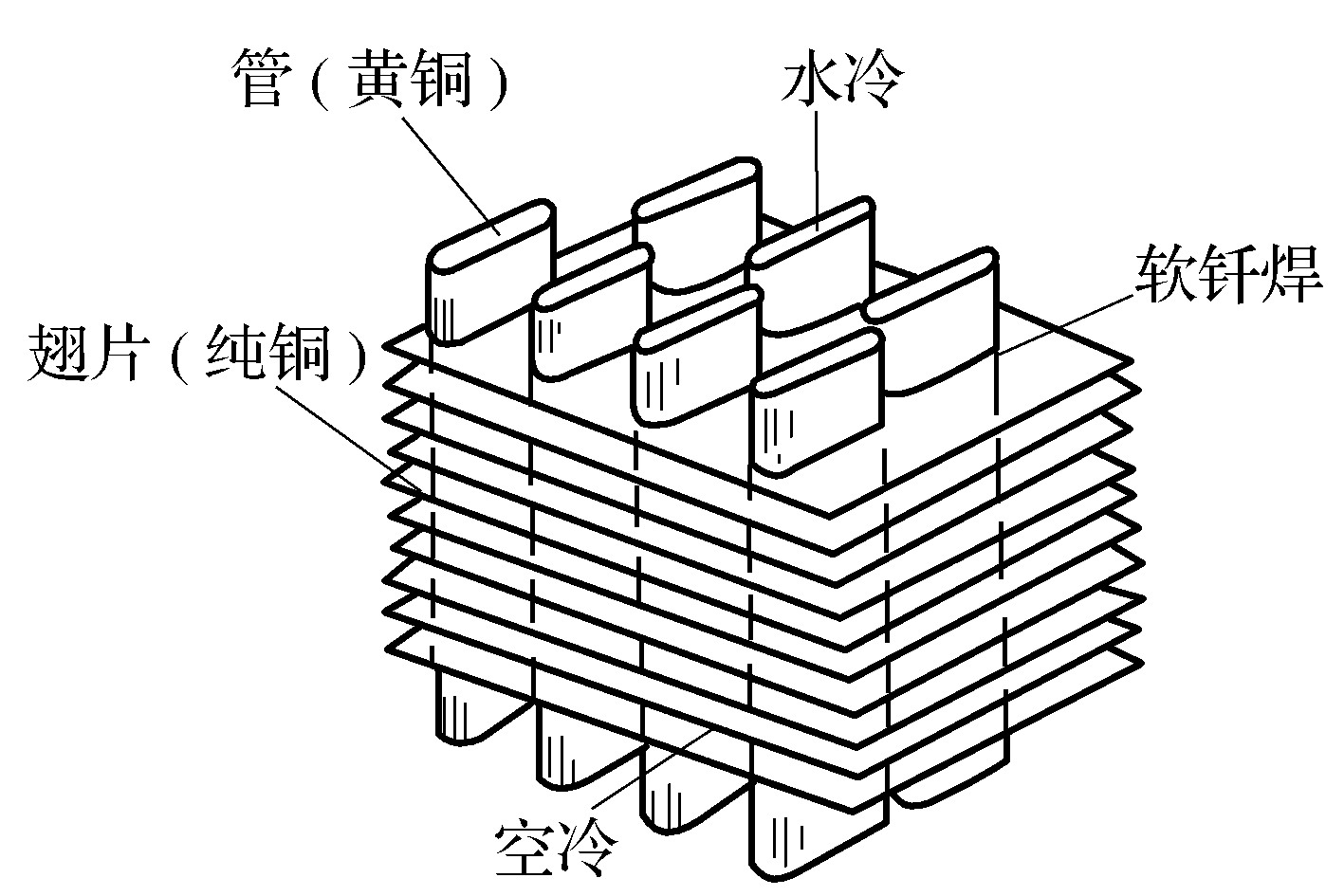

图6-1 管翅式散热器的结构
(2)将涂有钎料的黄铜带材卷绕成管[图6-2(a)～(e)]，并切断成规定的长度。
(3)按照散热器图样要求，将管子插入翅片，装配成焊件，间隙为0.025～0.05mm。
2.钎焊工艺过程
(1)将装配好的焊件浸入上述钎剂中。
(2)焊件在炉中 (或烘箱中) 加热，使钎料熔化填入管子卷边接 ...... （共462字） [阅读本文]>>
