二、大型铝板换热器的盐浴浸渍钎焊

分类：钎气焊工操作1108字

铝板翅片换热器由于具有传热效率高、结构轻巧紧凑等特点，广泛应用于石油、化工、制冷、交通、冶金等工业部门，并且逐渐取代铜管式换热器。图6-3是典型的铝板翅式换热器的钎焊结构，它是由隔板、波纹板、封条等组成的。其全部材质为LF21铝合金。钎料为HLA1Si7.5，熔化温度范围577～612℃。钎料可制成箔状铺放在隔板上，但是较多的情况是采用轧制方法将钎料复合于隔板上制成双金属板，从而简化装配工艺。

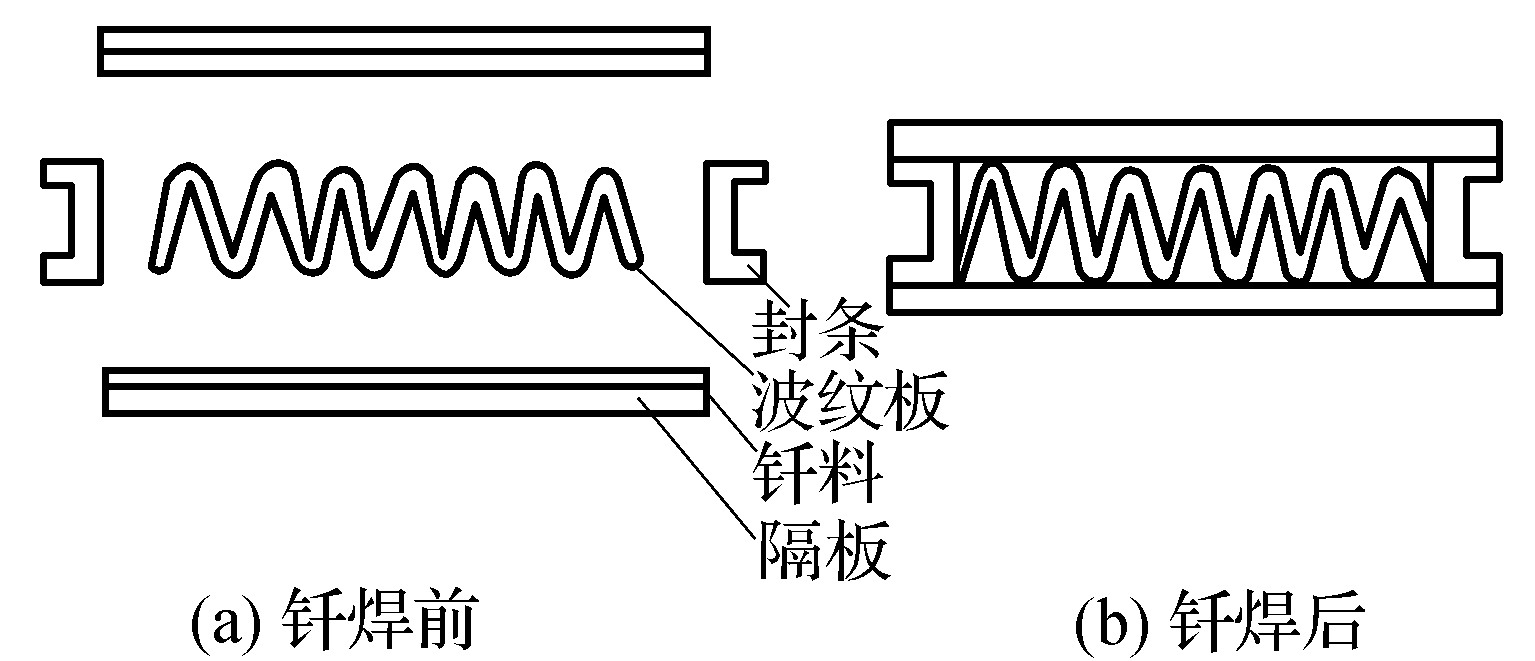

图6-3　典型的铝板翅式换热器钎焊结构

1.钎焊前的准备

(1)零件先在Na2CO3 3%～5%、601洗涤剂2%～6%的混合液中去油。

(2)然后在NaOH 5%～10%溶液中去除氧化物。

(3)用HNO3 20%～40%溶液进行中和处理。

(4) ......     （共1108字）    [阅读本文]>>
