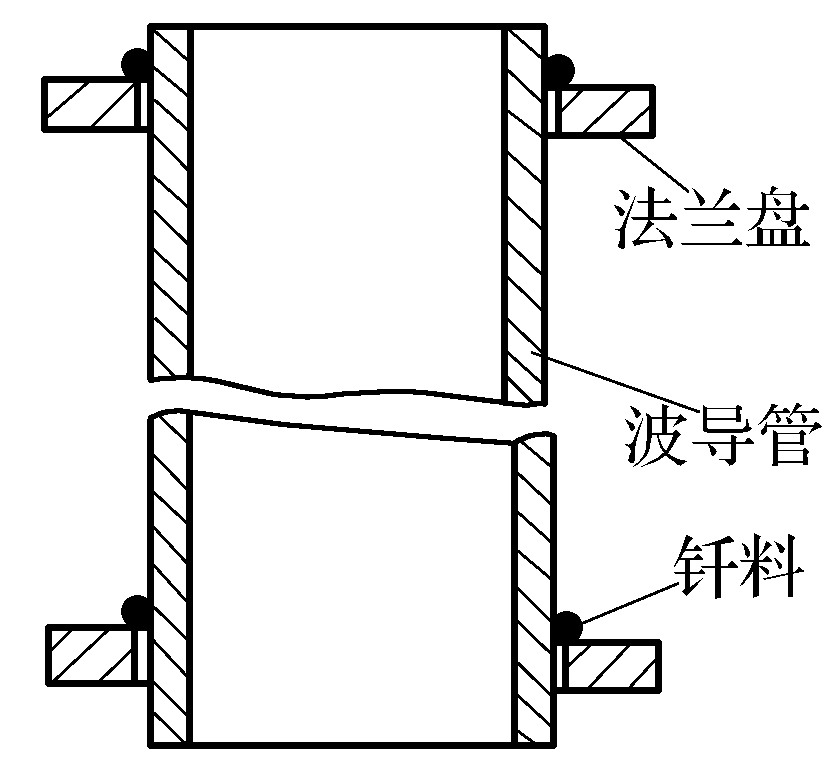

图6-4 铝波导零件的钎焊结构
典型铝波导零件的钎焊结构如图6-4所示。零件材质为LF21铝合金。
1.钎焊前的准备
(1)零件清洗 在H2SO4 30%溶液(80℃)中浸洗，经冷水洗涤后，放入HNO330%溶液中浸洗，最后经过热水洗涤后，用热风干燥。
(2)零件装配 将厚度为0.10mm的箔状钎料夹在接头间隙内，再把丝状钎料放置在法兰盘上紧贴着波导管。法兰盘与波导管的钎焊间隙为0.10～0.15mm。所用钎料为含金属活化剂Mg的钎料HLAISiMgl0-1.5(wBi0.1%，熔点为555～585℃)。
2.钎焊工艺过程
(1)钎焊设备为冷壁型真空炉，其极限真空度为6.67×10-3Pa。
(2)钎焊时，将装配好的焊件及少量镁块放入钎焊炉中。
(3)当炉中真空度抽到6.67×10-3Pa后，调 ...... （共621字） [阅读本文]>>
钎气焊工操作各种钎焊方法的特点及应用见表1-1。表1-1各种钎焊方法的特点及应用(续表)1.按照使用钎料的不同分(1)软钎焊使用软钎料(熔点低于450℃的钎料)进行的钎焊。(2)硬钎焊使用硬钎料(熔点高于450℃的
.jpg)
钎气焊工操作在钎焊过程中，将钎焊组件的温度提高到钎料熔点以上，组件之间的接头空隙如图1-1所示，在大多数场合熔化的钎料和母材的相互作用导致在钎料凝固时生成冶金结合。图1-1所描述的钎焊示意图相对简单，实际上复杂的冶
.jpg)
钎气焊工操作1.按照钎料的熔化温度范围分(1)熔点低于450℃的钎料称为软钎料(俗称易熔钎料)，如镓基、铋基、铟基、锡基、铅基、镉基、锌基等合金。(2)熔点高于450℃的钎料称为硬钎料(俗称难熔钎料)，如铝基、镁基
2.jpg)
钎气焊工操作1.“国标”钎料型号的表示方法按照国家标准GB/T6208—1995“钎料型号表示方法”的规定，钎料型号的表示方法是：(1)钎料型号由两部分组成。钎料型号两部分间用隔线“—”分开。(2)钎料型号中第一部
3.jpg)
钎气焊工操作1.低熔点钎料(1)镓基钎料其化学成分见表2-2。镓的熔点为29.8℃，镓基钎料的的熔化温度范围为10～30℃。它可与银、铜、镍粉混合制成复合钎料使用。钎焊时将复合钎料涂抹在需要连接的地方，再将焊件加压
