6.2.1 直线感应电动机的主要类型和基本结构
直线感应电动机主要有扁平型、圆筒型和圆盘型三种形式。其中扁平型应用最为广泛。
1.扁平型
直线电动机可以看做是由旋转电动机演变而来的。设想把旋转的感应电动机沿着径向破开，并将圆周展开成直线，即可得到扁平型直线感应电动机，如图6-7所示。由定子演变而来的一侧称为一次侧，由转子演变而来的一侧称为二次侧。

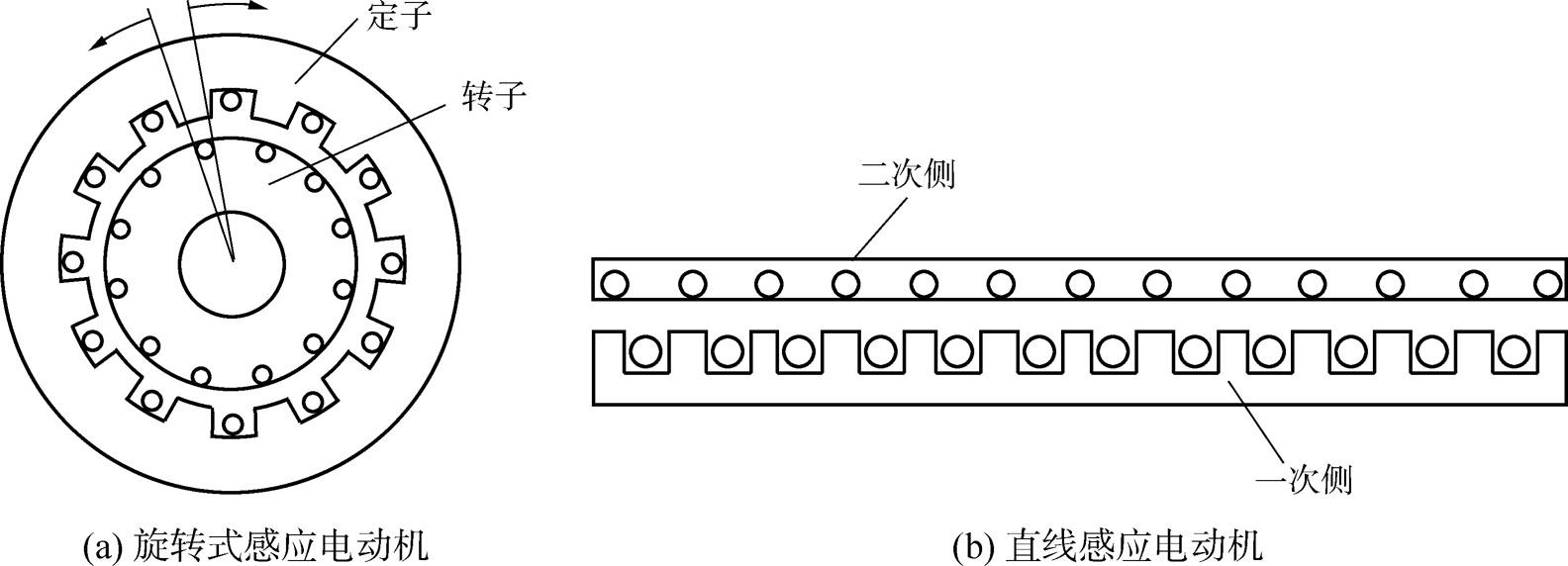

图6-7 直线感应电动机的演变过程
图6-7所示演变而来的直线感应电动机，其一次侧和二次侧长度是相等的。由于在运行时一次侧与二次侧之间要做相对运动，假定在运动开始时，一次侧和二次侧正好对齐，那么在运动过程中，一次侧 ...... （共3399字） [阅读本文]>>
.jpg)
特种电动机调速控制技术1.2.1开关磁阻电动机调速系统(SRD)原理开关磁阻电动机调速系统组成如图1-1所示。系统主要由磁阻式电动机、角位移传感器、电流检测器、功率驱动器(驱动电路、功率放大电路)和控制电路(操作电路)五部分
.jpg)
特种电动机调速控制技术1.3.1主电路比较变频器的主电路如图1-10所示，两个功率开关器件串联后接在正负母线间，若控制错误或干扰的存在有可能导致两个功率开关器件直通，导致短路，烧毁功率器件。图1-10变频器主电路开关磁阻电动
.jpg)
特种电动机调速控制技术1.4.1开关磁阻电动机的外形及安装尺寸我国现生产的SRD10系列开关磁阻电动机外形及安装尺寸和同功率的Y系列三相异步电动机完全相同。1.4.2性能曲线图1-12～图1-33是37kW开关磁阻电动机调速
.jpg)
特种电动机调速控制技术开关磁阻电动机调速系统SRD是一种变速传动系统，它由SR控制器和SR电动机组成，是当今世界上最新型、性价比最高的调速系统。它结构简单，不需要永磁体，转子上没有绕组、没有电刷，而且在很宽速度范围内具有很好
.jpg)
特种电动机调速控制技术电动车与内燃机汽车相比，无污染，噪声低，能源效率高，结构简单，使用维修方便。虽然电动车的价格比内燃机汽车相对高一些，但是电动车的维修保养费用低，随着使用年限的延长，其使用费用支出会逐渐降低，甚至会低于内
