一、圆锥顶盖展开(图2-1)

分类：铆工展开计算664字

(一)　展开计算模板

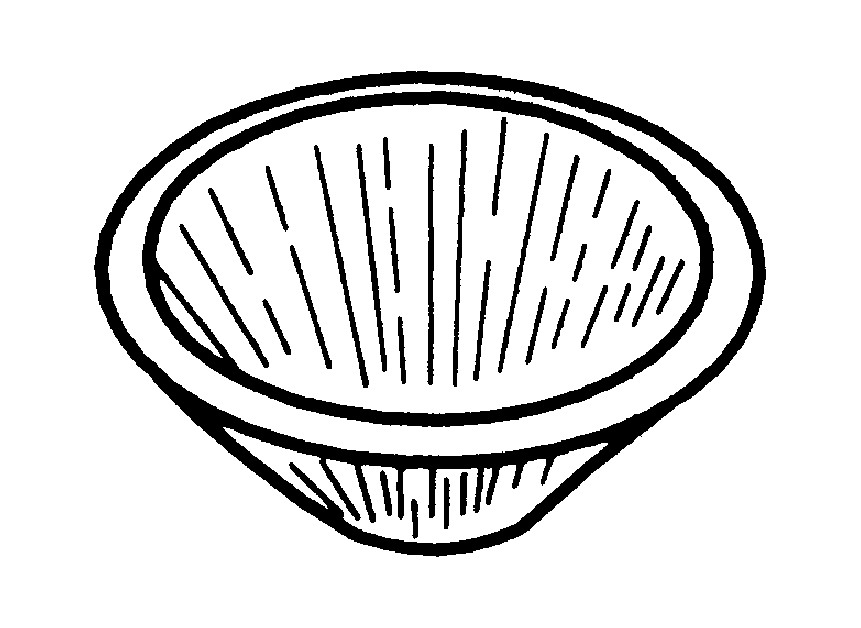

图2-1　立体图

1.　已知(图2-2)

图2-2　主视图

(1)　大口外径D;

(2)　小口外径d;

(3)　锥度θ;

(4)　壁厚T。

2.　求

(1)　大端口展开半径R;

(2)　小端口展开半径r;

(3)　锥顶盖展开斜边L;

(4)　展开切除缺口夹角α;

(5)　切除缺口大端弦长b。

3.　过渡条件公式(图2-3)

锥顶盖斜边垂直投影壁厚t=T·sinθ。

图2-3　放大图、皮厚处理

4.　计算结果公式

(1)　R=(D-t)/(2×cosθ);

(2)　r=(d-t)/(2×cosθ);

(3)　L=R-r;

(4)　α=180°×(2R-D+t)/R;

(5)　b=2R·sin(α/2)。

图2-4　展开图

(二)　展开计算实例(图2-4)

1.　已知(图2-2)

(1)　D=2800;

(2)　d=600;

(3)　θ=15°;

(4)　T=16。

2.　解过渡条件

t=16×sin15°=4.14。

3.　解计算结果

(1)　R=(2800-4.14)/(2×cos15°)=1447;

(2 ......     （共664字）    [阅读本文]>>
