二、平口正心圆锥台展开(图2-5)

分类：铆工展开计算524字

(一)　展开计算模板

1.　已知(图2-6)

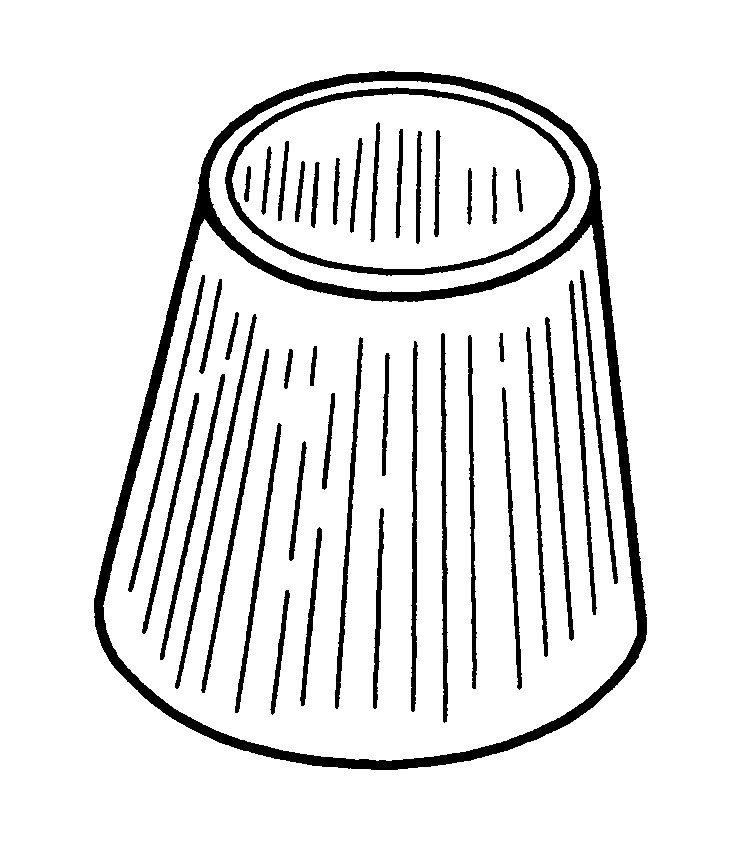

图2-5　立体图

图2-6　主视图

(1)　圆锥台大口中径D;

(2)　圆锥台小口中径d;

(3)　圆锥台两端口高h。

2.　求

(1)　圆锥台展开实长斜边L;

(2)　圆锥台大端展开半径R;

(3)　圆锥台小端展开半径r;

(4)　圆锥台展开扇形包角α;

(5)　展开扇形大端弦长b。

3.　计算结果公式

图2-7　展开图

(1)　L=;

(2)　R=D·L/(D-d);

(3)　r=R-L;

(4)　α=180°·D/R;

(5)　b=2R·sin(α/2)。

(二)　展开计算实例(图2-7)

1.　已知(图2-6)

(1)　D=2408;

(2)　d=2008;

(3)　h=800。

2.　解计算结果

(1)　L=＝825;

(2)　R=2408×825/(2408-2008)=4966;

(3)　r=4966-825=4141;

(4)　α=180°×2408/4966

　=87.2727°;

(5)　b=2×4966×sin(87.2727°/2)

　=6854 ......     （共524字）    [阅读本文]>>
