四、平口偏心任一斜圆锥台展开(图2-11、图2-12)

分类：铆工展开计算1964字

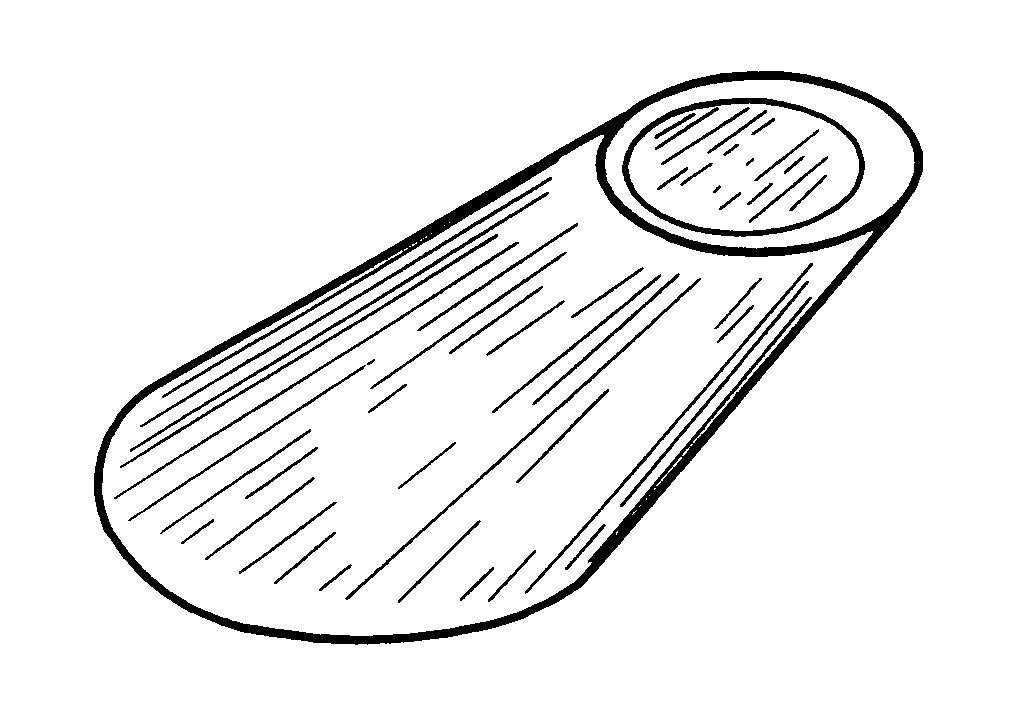

图2-11　立体图

图2-12　立体图

(一)　展开计算模板(右偏心)

1.　已知(图2-13、　图2-14)

(1)　圆锥台大口中半径R;

(2)　圆锥台小口中半径r;

(3)　偏心距b;

图2-13　主、俯视图

图2-14　主、俯视图

(4)　两端口高h。

2.　求

(1)　圆锥台大端各展开实长素线K0～n;

(2)　圆锥台小端各展开实长素线J0～n;

(3)　圆锥台各展开素线L0～n;

(4)　圆锥台大端口展开各等份段中弧长S0～n。

3.　过渡条件公式

(1)　锥顶至大端口垂高　H=R·h/(R-r);

(2)　锥顶垂足至大端口中水平距　e=H·b/h;

(3)　锥顶至小端口垂高　h1＝H-h。

4.　计算结果公式

(1)　K0～n＝;

(2)　J0～n＝h1·K0～n/H;

(3)　L0～n＝K0～n-J0～n;

(4)　S0～n＝π·R·β0～n/180°。

式中　n——圆锥台大端口 ......     （共1964字）    [阅读本文]>>
