三、平口偏心直角斜圆锥台展开(图2-8)

分类：铆工展开计算1216字

(一)　展开计算模板(右偏心)

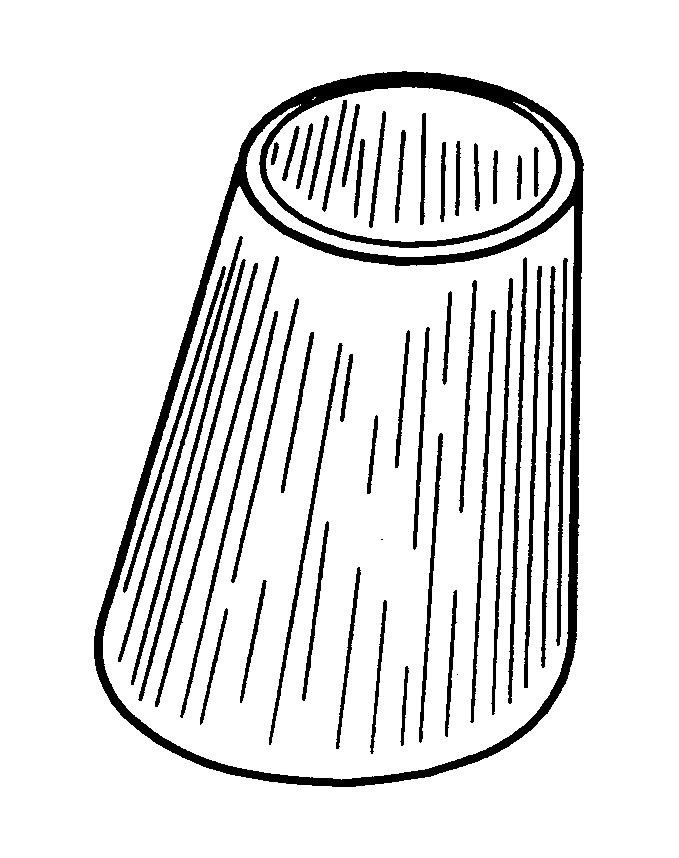

图2-8　立体图

1.　已知(图2-9)

(1)　圆锥台大口中径D;

图2-9　主、俯视图

(2)　圆锥台小口中径d;

(3)　圆锥台两端口高h。

2.　求

(1)　圆锥台大端口各展开实长素线K0～n;

(2)　圆锥台小端口各展开实长素线J0～n;

(3)　圆锥台各展开实长素线L0～n;

(4)　圆锥台大端口展开各等份段中弧长S0～n。

3.　过渡条件公式

(1)　锥顶至大端口高　H=D·h/(D-d);

(2)　锥顶至小端口高　h1＝H-h。

4.　计算结果公式

(1)　K0～n＝;

(2)　J0～n＝h1·K0～n/H;

(3)　L0～n＝K0～n-J0～n;

(4)　S0～n＝π·D·β0～n/360°。

式中　n——圆锥台大口半圆周等份数;

β0～n——圆锥台大口圆周各等份点同圆心连线与0位横向半径轴的夹角。

(二)　展 ......     （共1216字）    [阅读本文]>>
