十一、大小口垂直偏心斜圆锥台展开(图2-35)

分类：铆工展开计算1804字

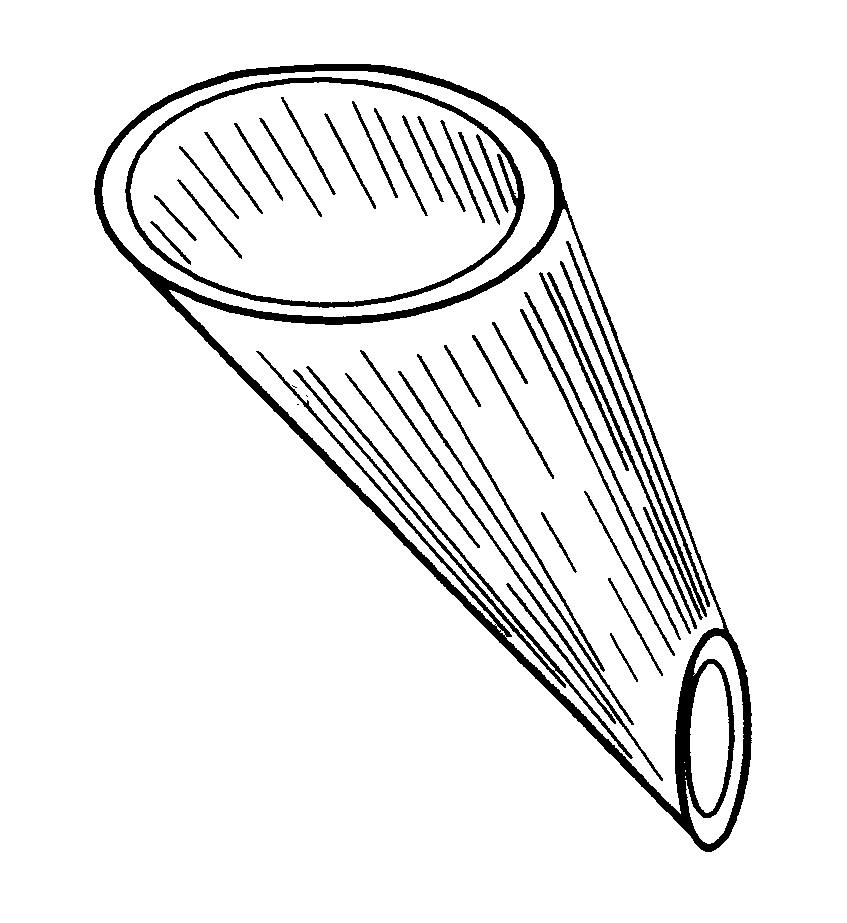

图2-35　立体图

(一)　展开计算模板(右偏心)

1.　已知(图2-36)

(1)　圆锥台大口中半径R;

(2)　圆锥台小口中半径r;

(3)　圆锥台偏心距b;

(4)　圆锥台小口中至大口端面高h。

图2-36　主、俯视图

2.　求

(1)　圆锥台展开各实长素线L0～n;

(2)　圆锥台各等份段实长对角线K1～n;

(3)　圆锥台大口各等份段中弧长S0～n;

(4)　圆锥台小口各等份段中弧长P0～n。

3.　过渡条件公式

(1)　小口各等份点至大口端面垂高　H0～n＝h-rsβ0～n;

(2)　俯视图大口各等份点纵半距　f0～n＝R·sinβ0～n;

(3)　俯视图小口各等份点纵半距　d0～n＝r·sinβ0～n。

4.　计算结果公式

(1)　L0～n＝

;

(2)　K1～n＝

;

(3)　S0～n＝π·R·β0～n/180°;

(4)　P0～n＝π·r·β0～n/180°。

......     （共1804字）    [阅读本文]>>
