十二、小口单拆边平口正圆锥台展开(图2-38)

分类：铆工展开计算1909字

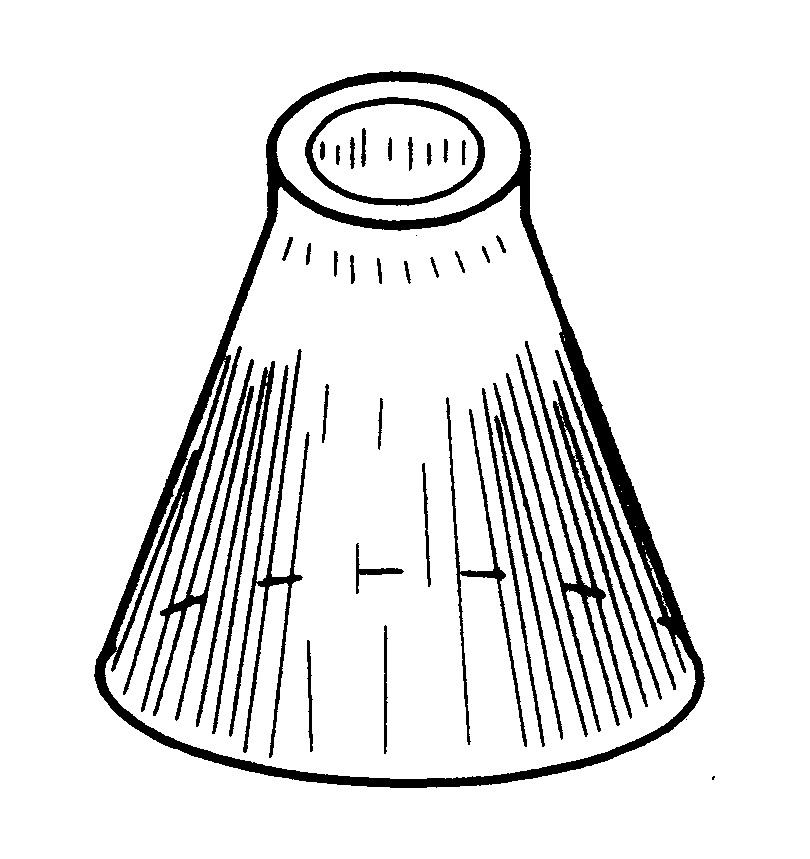

图2-38　立体图

(一)　展开计算模板

1.　已知(图2-39、图2-40)

(1)　圆锥台大口中径D;

(2)　圆锥台小口中径d;

(3)　圆锥台小口拆边弧中半径r;

(4)　圆锥台大端口至小口直边线高h;

(5)　圆锥台小口直边f。

2.　求

(1)　圆锥台大端口展开半径K;

图2-39　主视图(小口拆边弧圆心垂足在大口外)

图2-40　主视图(小口拆边弧圆心垂足在大口内)

(2)　圆锥台小端口展开半径J;

(3)　伸直圆锥台实长斜边L;

(4)　伸直圆锥台小口中径d1;

(5)　伸直圆锥台两端口高H;

(6)　展开扇形包角α;

(7)　展开扇形大端弦长b。

3.　过渡条件公式

(1)　小口拆边弧圆心垂足至大口边水平距　g=D/2-d/2-r;

(2)　夹角　A=arctan(h/g);

(3)　夹角　B=arccos(r/);

(4)　半顶角　θ=A-B　 ......     （共1909字）    [阅读本文]>>
