十四、双拆边平口正圆锥台展开(图2-48)

分类：铆工展开计算2198字

(一)　展开计算模板

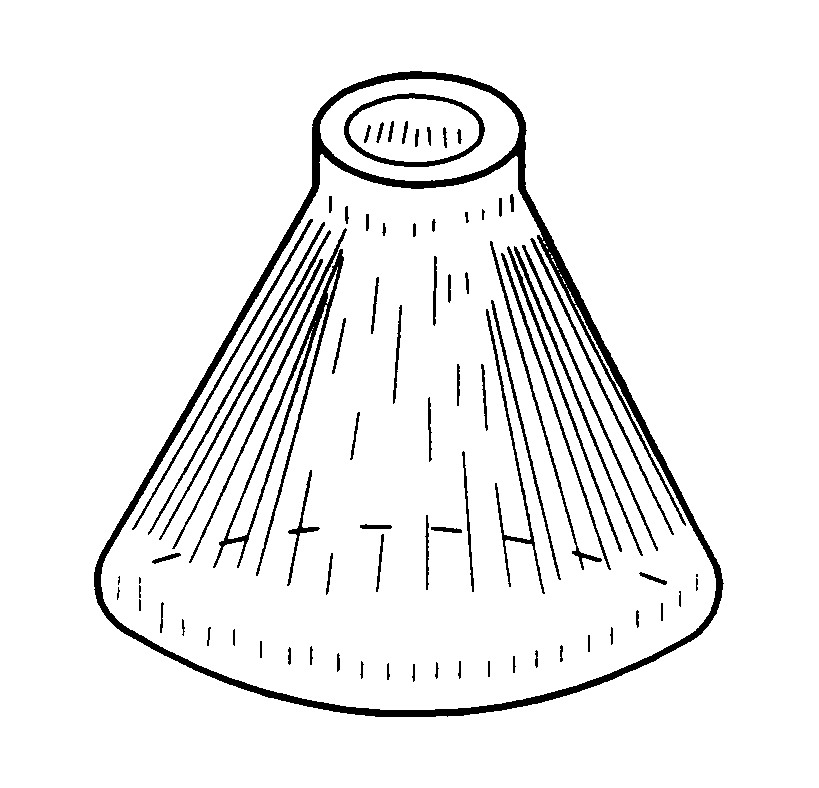

图2-48　立体图

1.　已知(图2-49、图2-50)

(1)　圆锥台大口中径D;

(2)　圆锥台小口中径d;

(3)　圆锥台大口拆边弧中半径R;

(4)　圆锥台小口拆边弧中半径r;

(5)　圆锥台两端口直边线高h;

(6)　圆锥台大口直边e;

(7)　圆锥台小口直边f。

2.　求

(1)　伸直圆锥台小端展开半径J;

(2)　伸直圆锥台大端展开半径K;

(3)　伸直圆锥台实长斜边L;

(4)　伸直圆锥台小口中径d1;

(5)　伸直圆锥台大口中径D1;

(6)　伸直圆锥台两端口高H;

(7)　展开扇形包角α;

(8)　展开扇形大端弦长b。

3.　过渡条件公式

图2-49　主视图(两心垂平距在两圆心连线的外侧)

图2-50　主视图(两心垂平距在两圆心连线的内侧)

(1)　两拆边弧圆心垂平距　g=(D-d)/ ......     （共2198字）    [阅读本文]>>
