十三、大口单拆边平口正圆锥台展开(图2-43)

分类：铆工展开计算1810字

(一)　展开计算模板

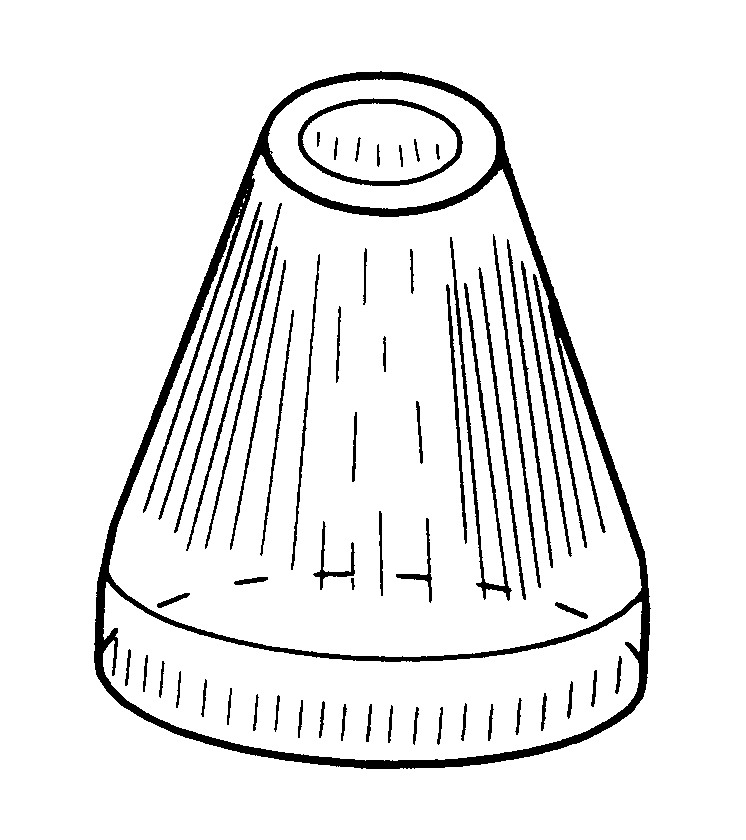

图2-43　立体图

1.　已知(图2-44、图2-45)

(1)　圆锥台大口中径D;

(2)　圆锥台小口中径d;

(3)　圆锥台大口拆边弧中半径R;

(4)　圆锥台小端口至大口直边线高h;

(5)　圆锥台大口直边e。

图2-44　主视图(大口拆边弧圆心在小口垂足外)

图2-45　主视图(大口拆边弧圆心在小口垂足内)

2.　求

(1)　圆锥台小端展开半径J;

(2)　圆锥台大端展开半径K;

(3)　伸直圆锥台实长斜边L;

(4)　伸直圆锥台大口中径D1;

(5)　伸直圆锥台两端口高H;

(6)　展开扇形包角α;

(7)　展开扇形大端弦长b。

3.　过渡条件公式

(1)　大口拆边弧圆心垂足至小口边水平距　g=(D-d)/2-R;

(2)　夹角　A=arctan(h/g);

(3)　夹角　B=arccos(R/);

(4)　半顶角　θ=180°-A-B　 ......     （共1810字）    [阅读本文]>>
