1.4.1　铣床的主要结构、运动形式和控制要求

分类：高级维修电工技术1649字

1. 铣床的主要结构

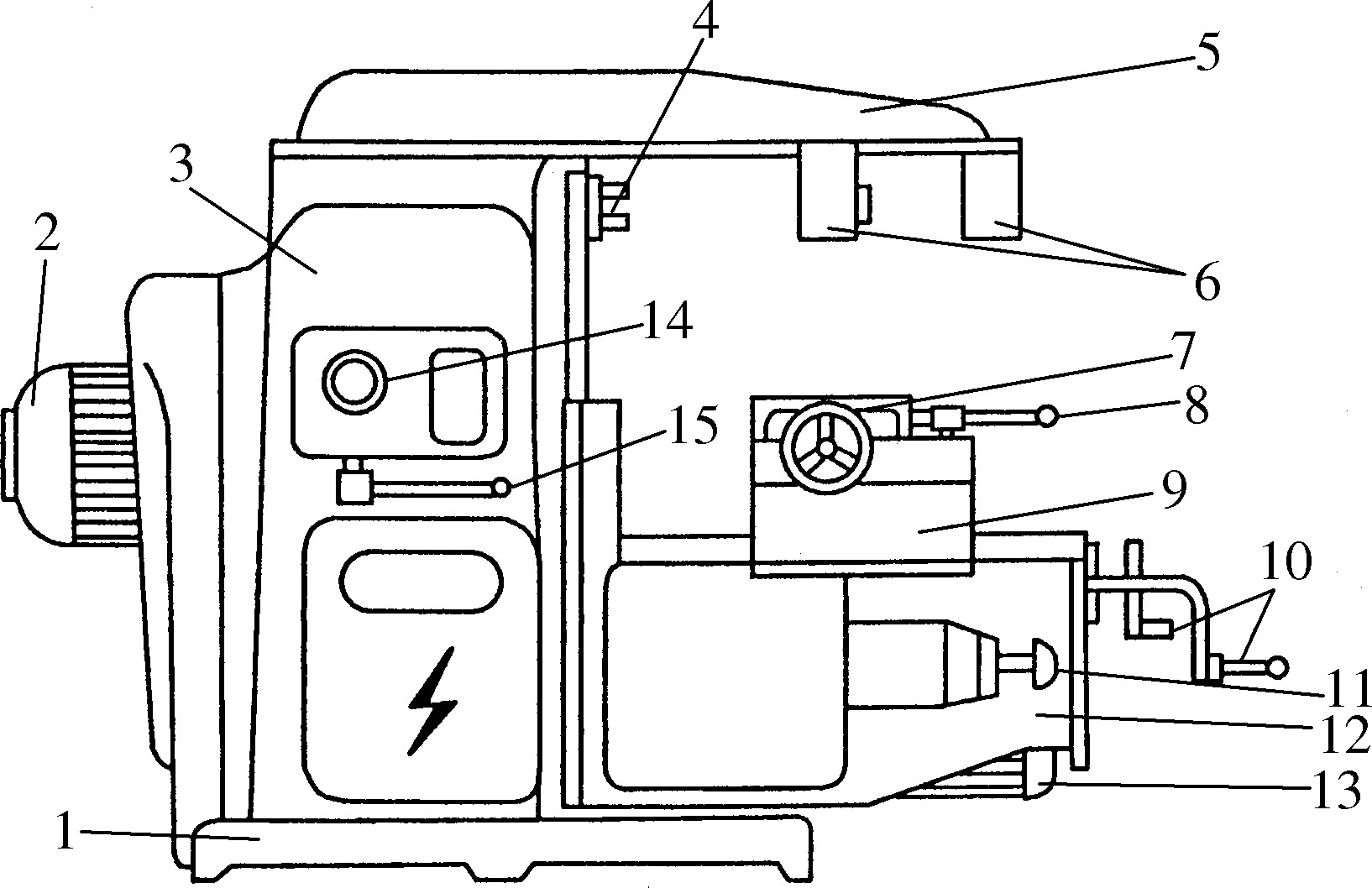

X62W型卧式万能铣床主要由底座、床身、悬梁、刀杆支架、工作台、溜板及升降台等组成，其结构如图1.4-1所示。箱形的床身固定在底座上，是机床的主体部分，用以安装和连接其他部件。床身内装有主轴的传动机构和变速操纵机构。床身的顶部有水平导轨，其上装有安装刀杆支架的悬梁，刀杆支架用来支承铣刀心轴的一端，心轴的另一端固定在主轴上，并由主轴带动旋转。悬梁可沿水平导轨移动，刀杆支架也可沿悬梁作水平移动，以便调整铣刀的位置。床身的前侧面装有垂直导轨，升降台可沿导轨上下移动。在升降台上部的水平导轨上装有可平行于主轴轴线方向移动( 即前后方向 ......     （共1649字）    [阅读本文]>>
