1.4.2　铣床的电气控制电路

分类：高级维修电工技术5336字

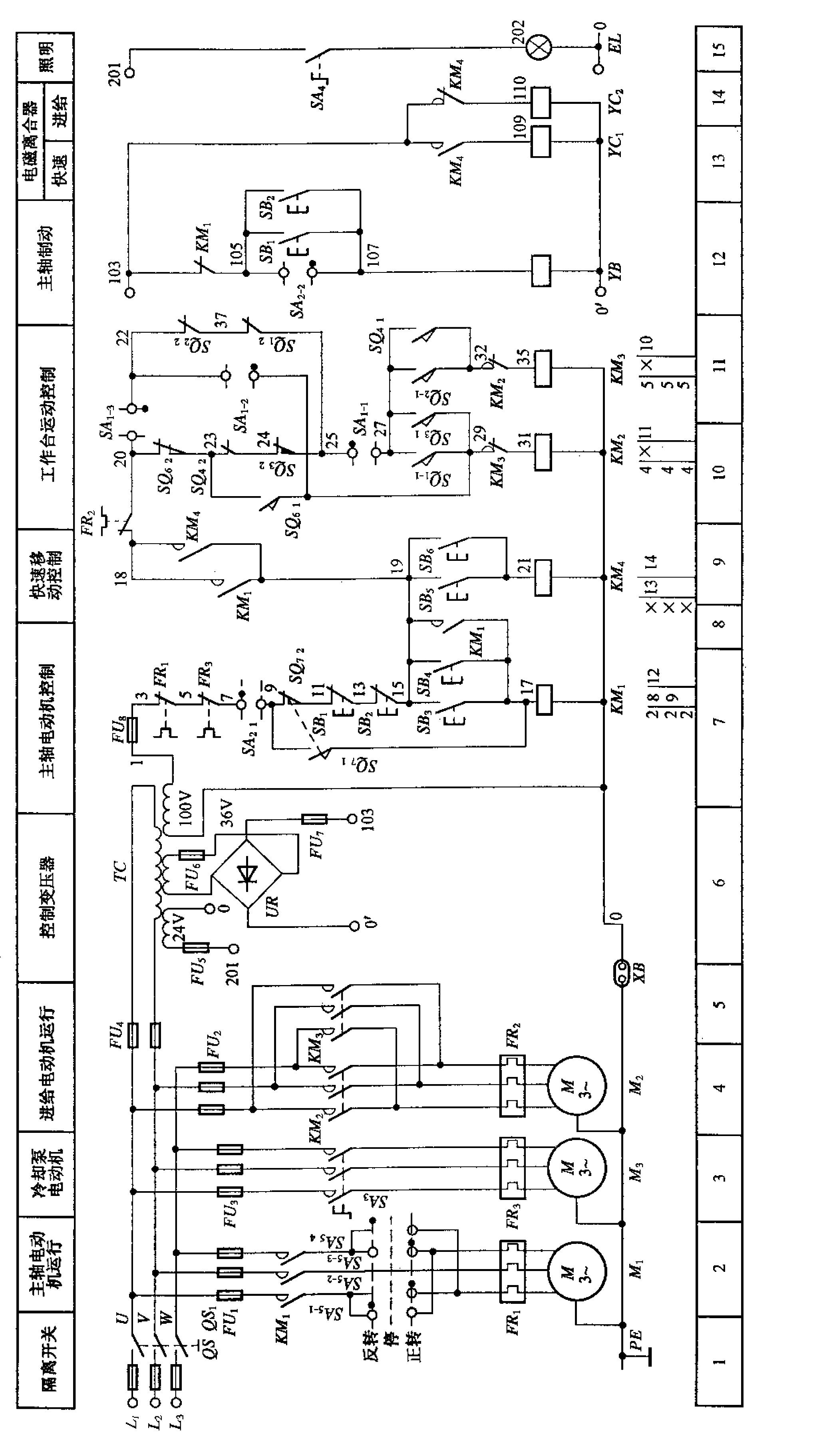

X62W型卧式万能铣床电气控制原理图如图1.4-2所示，主要由主电路、控制电路和照明电路三部分组成。该机床控制的显著特点是电气控制和机械操纵密切配合，是典型的机械-电气联合控制。因此在分析电气原理图时必须了解各个转换开关、行程开关的作用，各指令开关所处的状态及其与控制手柄的位置关系。

1. 主电路分析

主电路见图1.4-2，三相电源进线在电路图的左上角，QS1作为电源总开关，主电路中共有三台电动机，其中，M1为主轴电动机，M2为进给电动机，M3为冷却泵电动机。

主轴电动机M1的正反转是通过转换开关SA5进行手动切换的，M1的启动、停止则由接触器KM1控制，M1的制动是通过电磁离合器YB ......     （共5336字）    [阅读本文]>>
