1.5.1　镗床的主要结构和运动形式

分类：高级维修电工技术1035字

1. 镗床的主要结构

T68型卧式镗床的结构如图1.5-1所示，主要由床身、前立柱、后立柱、镗头架、尾座、下溜板、上溜板和工作台等部分组成。

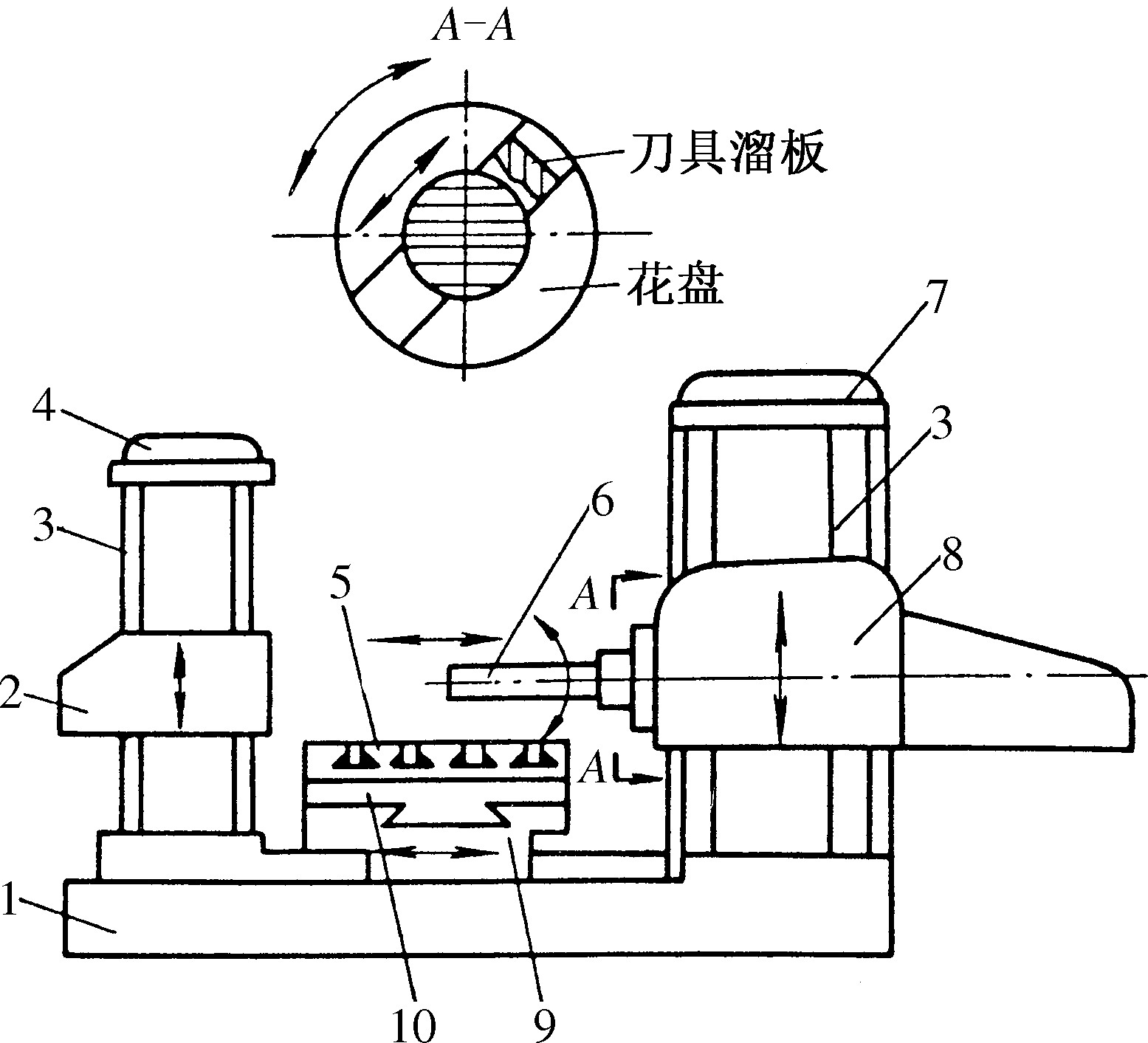

图1.5-1　T68型卧式镗床结构示意

1—床身;2—尾架;3—导轨;4—后立柱;5—工作台;

6—镗轴;7—前立柱;8—镗头架;9—下溜板;10—上溜板

镗床的床身是一个整体铸件，在它的一端固定有前立柱，在前立柱的垂直导轨上装有镗头架，镗头架可沿垂直导轨上下移动。镗头架里集中装有主轴、变速器、进给箱和操纵机构等部件。切削工具一般安装在镗轴前端的锥形孔里，或装在花盘的刀具溜板上。在切削过程中，镗轴一面旋转，一面沿轴向做进给运动，而花盘只能旋转，装 ......     （共1035字）    [阅读本文]>>
