1.5.2　镗床的电气控制线路

分类：高级维修电工技术4920字

T68型卧式镗床的电气控制原理如图1.5-2所示，其电气元件明细如表1.5-1所示。

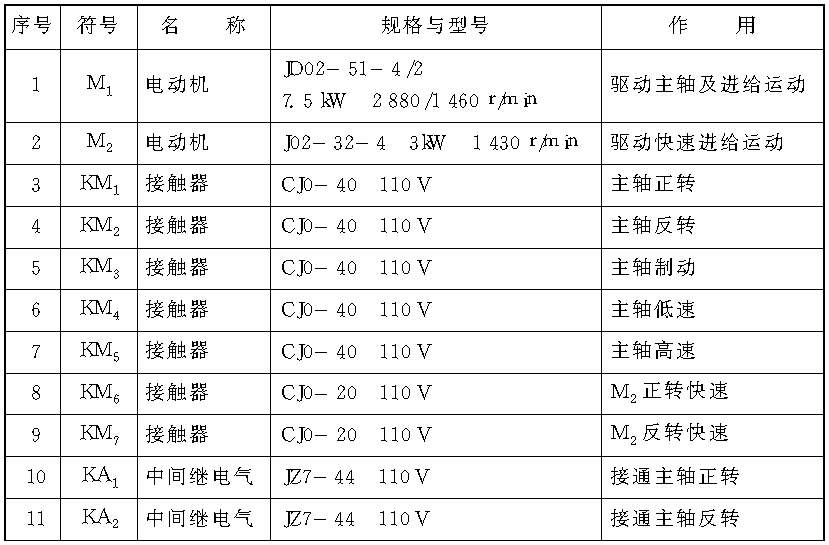

表1.5-1　T68型卧式镗床电气元件明细表

续表

图1.5-2 T68型卧式镗床电气控制原理

1. 主电路分析

T68型卧式镗床采用2台异步电动机拖动，分别是主轴电动机M1和快速进给电动机M2。主轴电动机用于拖动镗轴和花盘的旋转，并通过变速箱的传动，产生镗轴、花盘、工作台及镗头架的进给运动。快速进给电动机用于拖动工作台各个方向的快速移动和尾座的快速移动，以达到迅速调整要求。

主轴电动机M1是双速异步电动机，由5只接触器控制，接触器KM1和KM2控制其正反转，接触器KM3、KM4和KM5作为三角形—双星形的变速切换，即高低速控制， ......     （共4920字）    [阅读本文]>>
