1. 机械动力滑台的电气控制

机械动力滑台由滑台本体、机械滑座、两台进给用电动机(分别提供快速进给和工作进给)及传动装置等几部分组成。机械动力滑台具有多种自动循环控制方式以满足各种加工工艺的需要。图1.6-2为一台机械动力滑台的结构及具有一次工作进给的工作循环示意。

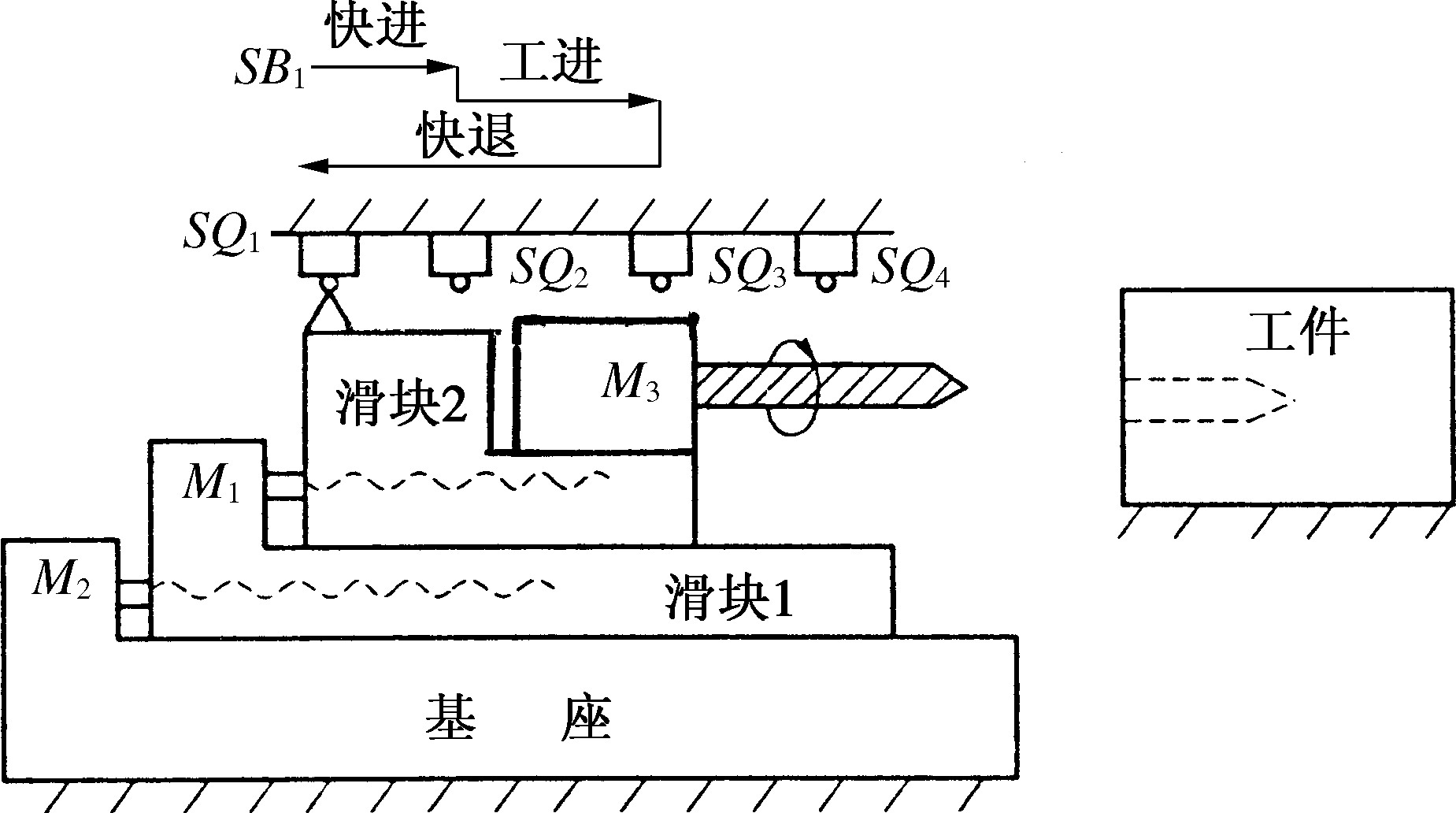

图1.6-2　机械动力滑台结构及一次工作进给循环示意

图1.6-2中，滑块1由快速进给电动机M2拖动，可在基座上前后滑动，电动机M2要能正反转控制。滑块2可在滑块1上做前后滑动，由慢速工进电动机M1拖动。滑台在工作进给时只允许工进电动机M1单独工作，使滑块1带动动力头慢速工进。滑台在快进或快退过程中，工进电动机M1 ......     （共2558字）    [阅读本文]>>
