1.6.2　液压回转工作台的电气控制

分类：高级维修电工技术1419字

带有回转工作台的组合机床可以有多个加工工位。各工位的夹具就安放在工作台台面上，工作台每转一位就完成一道加工工序，被加工零件在回转台上依次回转一周，就完成了在该机床上的全部加工工序。回转工作台的转位动作由电气控制系统自动完成。

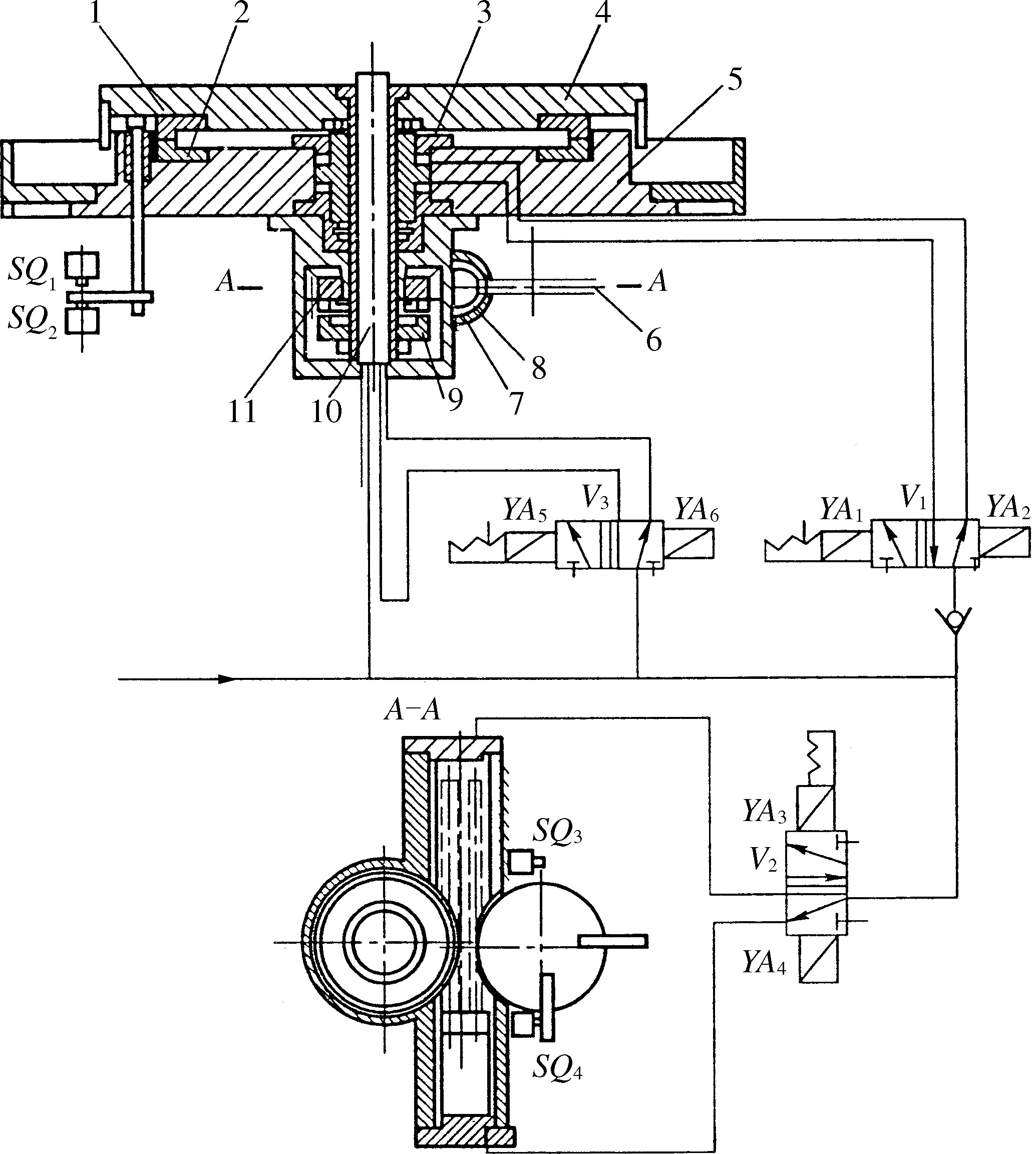

回转工作台在结构上由台体和回转装置两部分组成。回转装置中常采用定位精度较高的多齿盘定位分度机构。现以多齿盘定位液压回转工作台为例，介绍它的控制系统，其结构简图和电液控制线路如图1.6-5所示。

此组合机床的回转工作台具有四个工作位置，其中三个为加工工位，一个是装卸工位，机床装有三个动力头，分别有三个原位、终端行程开 ......     （共1419字）    [阅读本文]>>
