1.6.3　双面单工位组合机床的电气控制

分类：高级维修电工技术2539字

1. 双面单工位组合机床的结构和控制要求

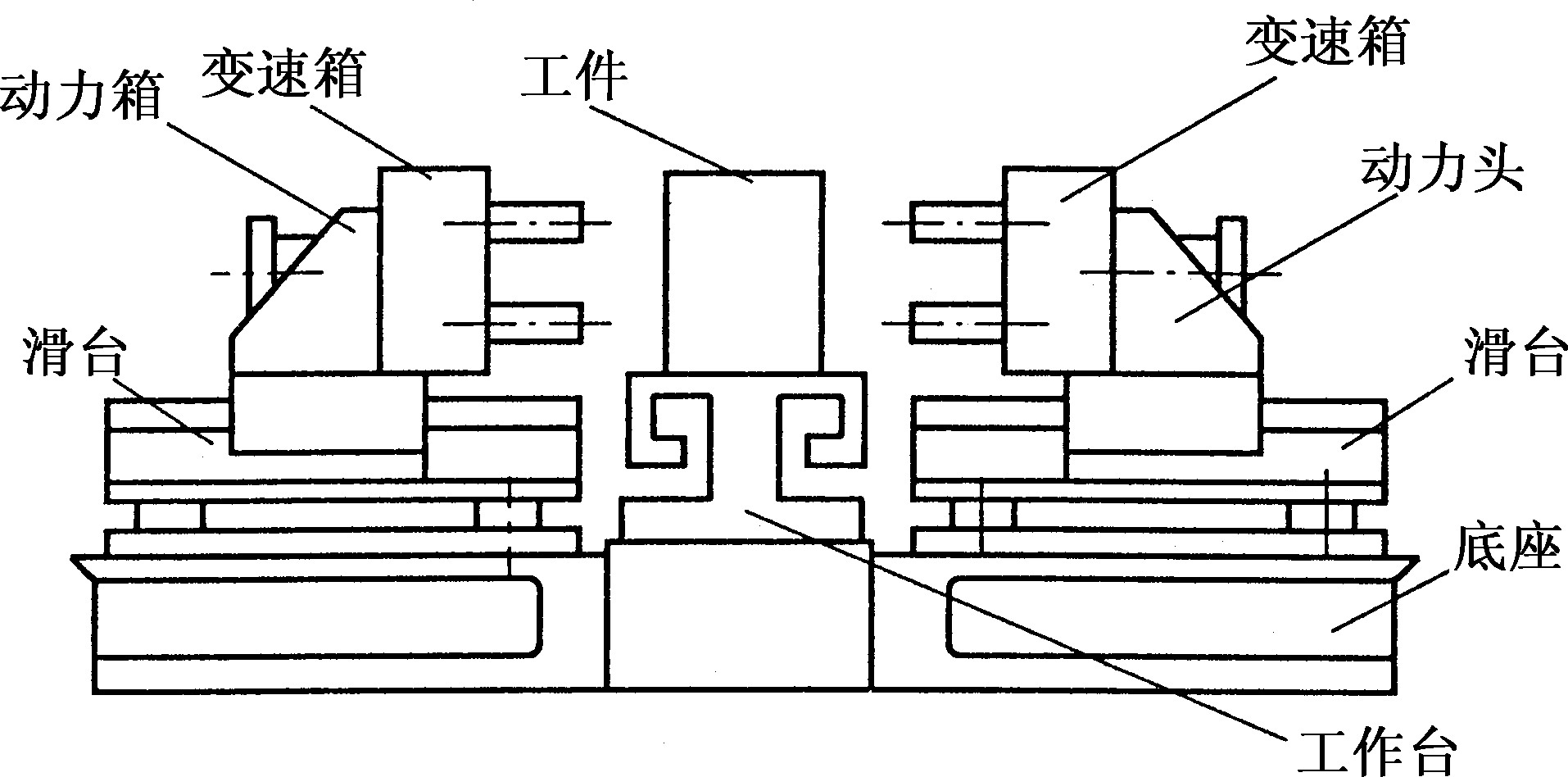

双面单工位组合机床由左、右两个HY型液压滑台、动力箱(包括动力头、变速箱、刀架等)、工作台、夹具、底座、床身和液压站等部件组成。图1.6-6为双面单工位组合机床的结构示意。

图1.6-6　双面单工位组合机床结构和工作循环示意

组合机床的控制系统要求能完成“半自动”和“调整”两种工作方式。半自动工作循环时，左、右两个动力头的运动包括快进、工进和快退。加工时，将工件放在中间工作台上并夹紧，工件夹紧后发出加工指令，左、右两滑台开始快进，当接近加工位置时，转变为工作进给，前进至终点停留后再快速退回，退至原位，左、右动力头 ......     （共2539字）    [阅读本文]>>
