1.7.1　桥式起重机的结构及控制要求

分类：高级维修电工技术1674字

1. 桥式起重机结构特点

桥式起重机主要由桥架、大车、小车(装有提升与运动机构)及操纵控制室等几部分组成，其结构如图1.7-1所示。

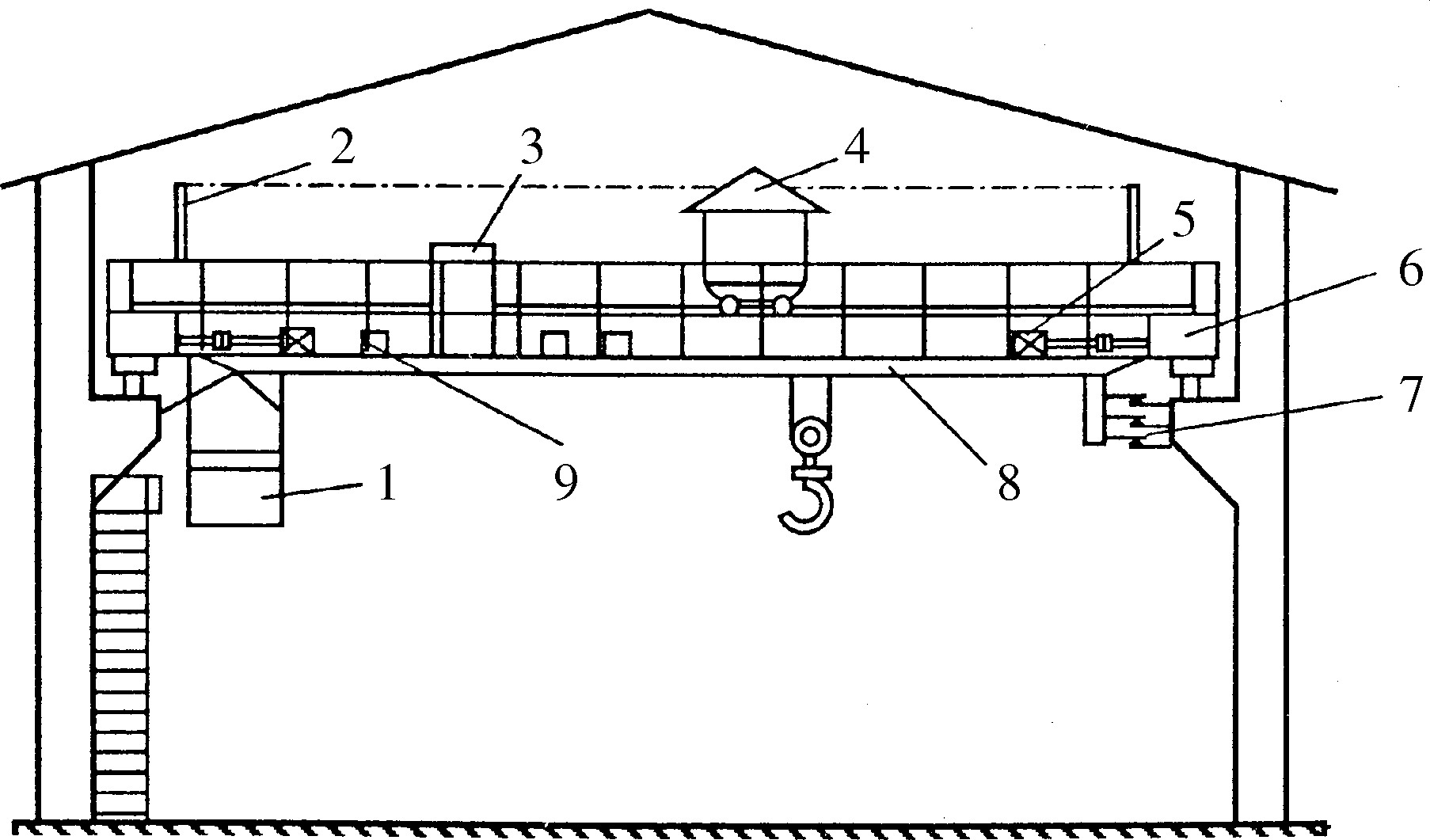

图1.7-1　桥式起重机总体结构示意

1—驾驶室;2—辅助滑线架;3—控制盘;4—小车;5—大车电动机;

6—大车端架;7—主滑线;8—大车主梁;9—电阻箱

(1) 桥架

桥架是桥式起重机的基本构件，由主梁、端梁、走台等部分组成。主梁有两个，跨架在车间上空，其两端由端梁连接组成框架，两主梁外侧装有走台并设有安全栏杆，一侧供安检人员使用，另一侧为安装小车导电装置用。桥架上面装有大车移动机构、小车运行轨道、控制屏、电阻箱以及辅助滑线等。在桥架一端的下方悬挂安 ......     （共1674字）    [阅读本文]>>
