1.7.2　凸轮控制器

分类：高级维修电工技术1430字

凸轮控制器是一种大型的手动控制器，也是多触点、多位置、手动操作、转动凸轮去通断大电流触点的转换开关。主要用于起重设备中，直接控制中、小型绕线转子异步电动机的启动、制动、反向和调速。

1. 凸轮控制器的结构

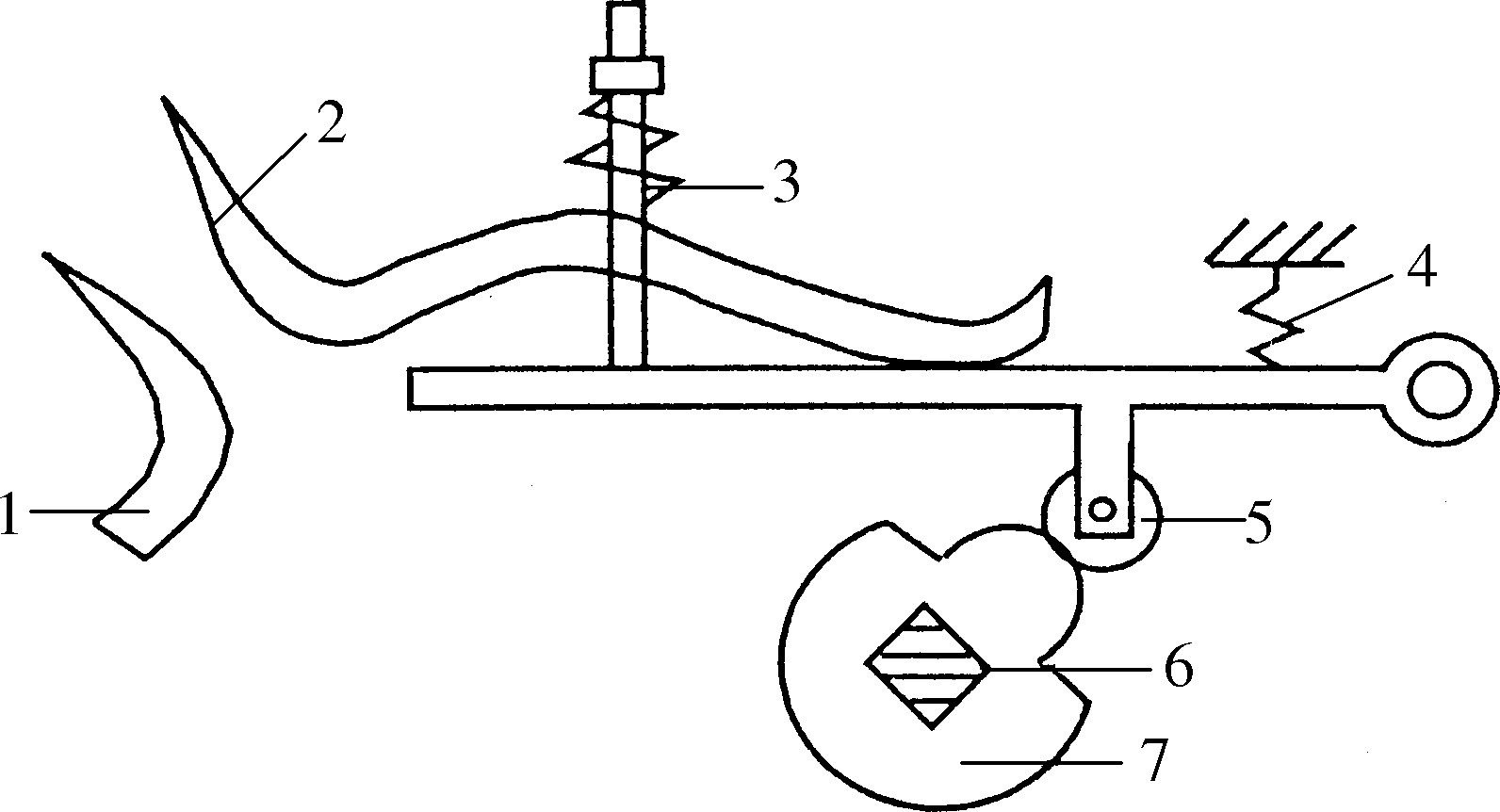

凸轮控制器主要由与手柄联转的绝缘轴、凸轮、触点(包括动触点、静触点与灭弧罩)、灭弧罩及定位机构等组成，图1.7-2为凸轮控制器的结构原理图。当手柄转动时，带动绝缘方轴转动，套在方轴上的一连串凸轮也随之转动，从而使其上的触点组按顺序接通、分断，触点的通断改变电动机定子电路的相序接法，也改变转子电路中串接的电阻值，直接控制电动机的启动、反向和调速 ......     （共1430字）    [阅读本文]>>
