1.7.3　桥式起重机控制电路分析

分类：高级维修电工技术2970字

1. 主电路分析

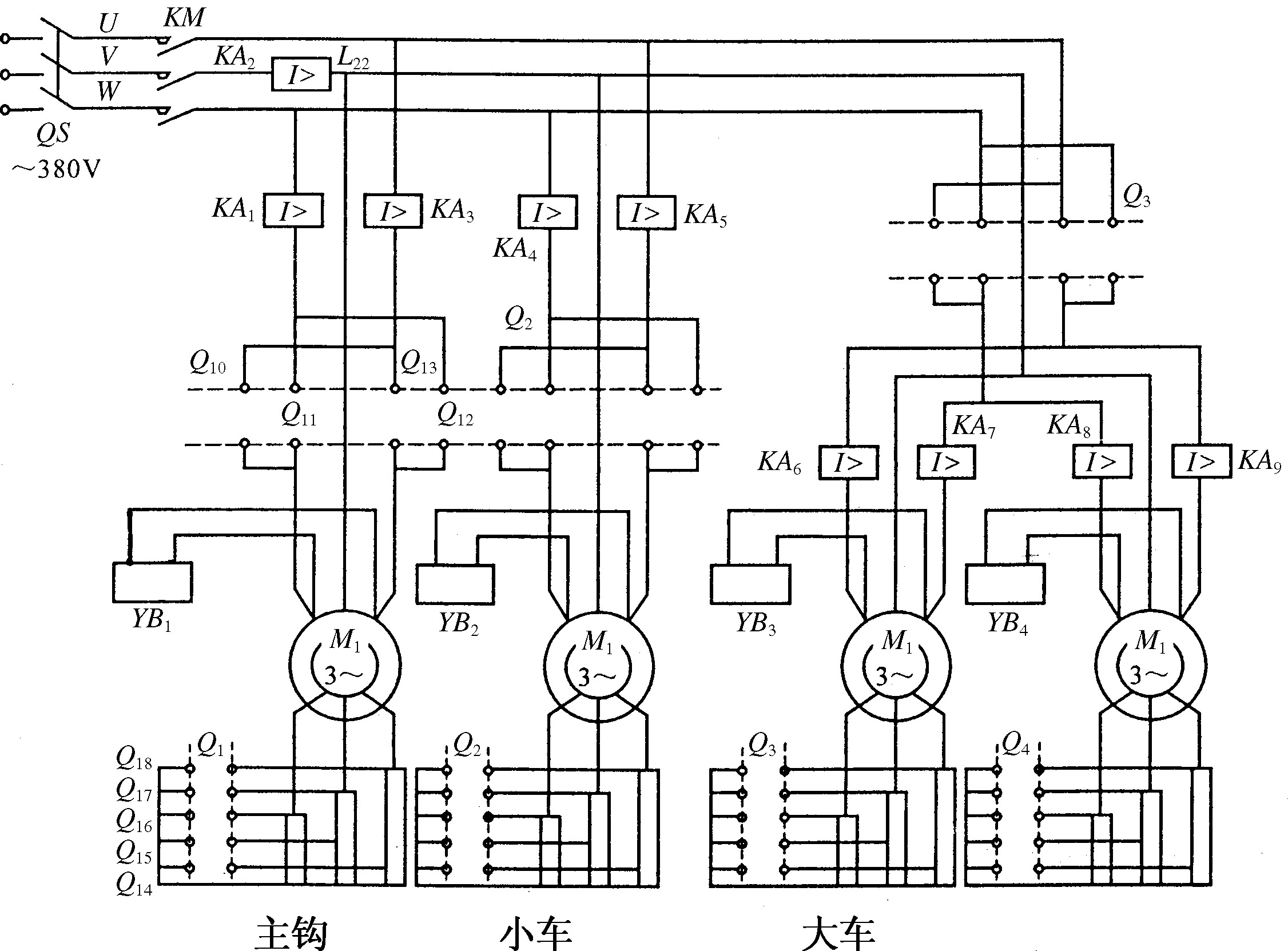

图1.7-4为采用KT系列凸轮控制器直接控制的10t桥式起重机控制线路图。

主电路控制系统有四台电动机，控制三个方向运动。其中，一台主钩提升电机;一台小车运行电机;两台大车电动机装在桥架左、右两端，同步驱动。

三个方向的运动分别采用三台凸轮控制器控制。其中，凸轮控制器Q1控制主钩提升电动机;凸轮控制器Q2控制小车运行机构;凸轮控制器Q3同时控制大车的两套运行机构。由图1.7-4(b)三个凸轮控制器触点的动作状态表可知，所用凸轮控制器的挡数为5-0-5，即中间是零位，左、右各5个操作位分别控制电动机的启动和正反转各挡速度。

图1.7-4(a)中的YB1～YB4为机械抱闸制动器，在起重机 ......     （共2970字）    [阅读本文]>>
