1.8.1　龙门刨床的结构及电气控制要求

分类：高级维修电工技术1873字

1. 龙门刨床的结构

龙门刨床的外形及主要组成部分如图1.8-1所示。龙门刨床的主运动就是工作台作往返交替的直线运动，刀具固定不动，分别在工件的正面和左右侧面装有多把刀具。

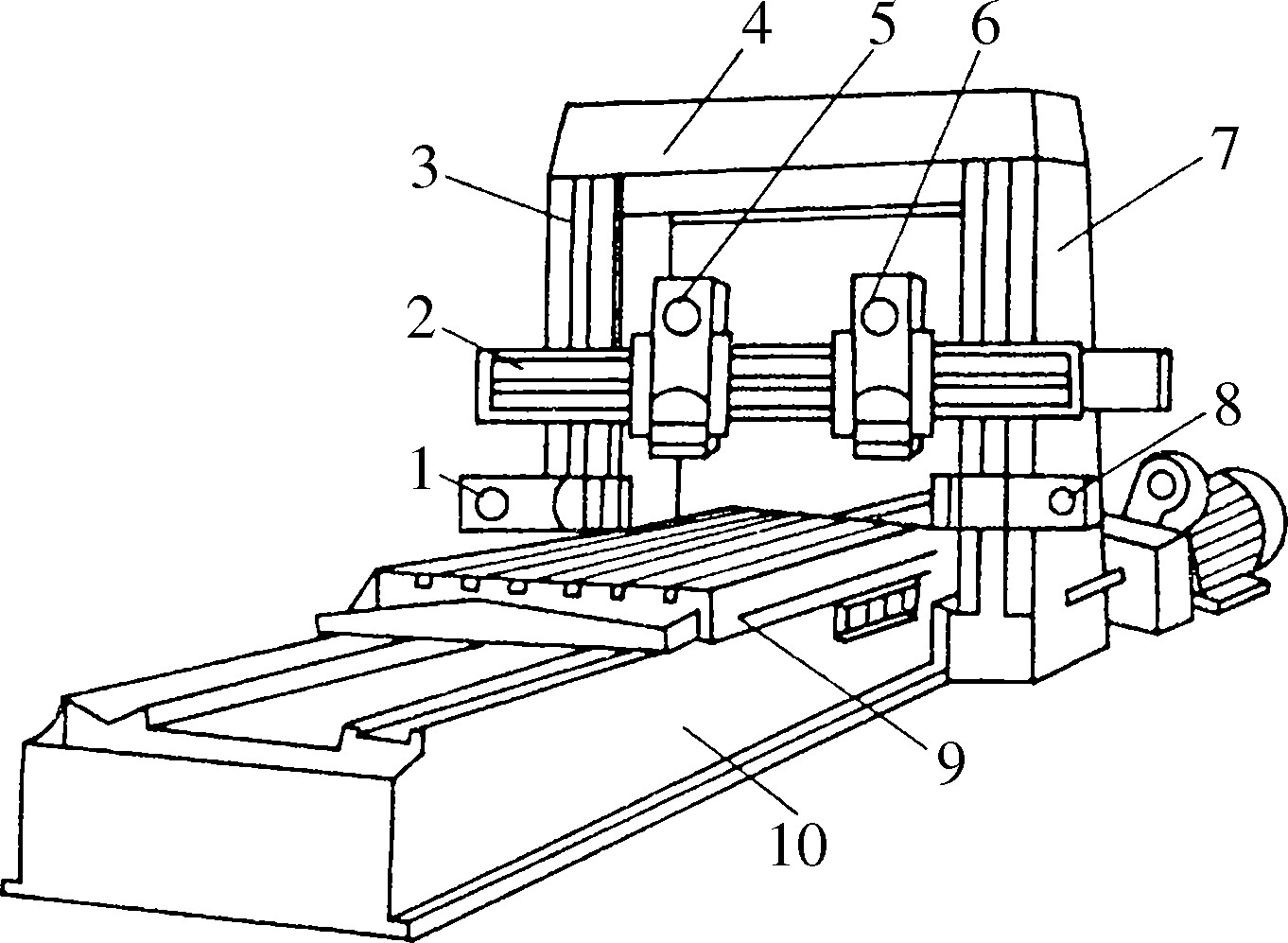

图1.8-1　龙门刨床结构示意

1—左侧刀架;2—横梁;3—左立柱;4—顶梁;5—左垂直刀架;

6—右垂直刀架;7—右立柱;8—右侧刀架;9—工作台;10—床身

当工作台前进运动时，刀具切入工件进行切削加工，而工件返回时，不进行切削，并使刀具作“让刀”运动，即刨刀抬起避让工件，以免损伤已加工工件的表面并减轻刀具的磨损。一般将加工时的直线进给运动称为工作行程，工作台返回时称为空行程，返回速度较高，以减小空行程时 ......     （共1873字）    [阅读本文]>>
